Senzor přítomnosti a pohybu Steinel IS 3360 DALI-2 APC podomítkový čtvercový bílý 033514

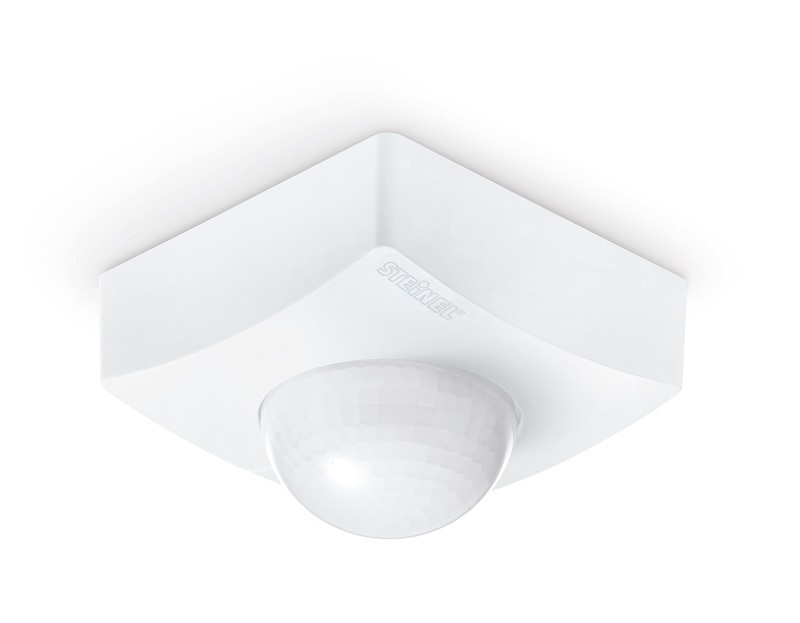

Čtvercový senzor Steinel IS 3360 ve verzi DALI-2 APC, artikl 033514, je podomítkový stropní senzor přítomnosti a pohybu. Bílé plastové pouzdro v odstínu RAL 9003 má 78 × 94 × 94 mm a schovává vedení do stropu. Čočka pokrývá plných 360° a tato konkrétní varianta je určená do interiéru.

Tři dosahy, ne jeden

Karta artiklu dělí dosah podle směru pohybu, takže halu nebo garáž nelze navrhnout podle jediného čísla. Tangenciální pohyb napříč zorným polem sahá do průměru 40 m, tedy do poloměru 20 m a zhruba 1257 m². Pohyb přímo na senzor končí na průměru 8 m, asi 50 m². Jemná přítomnost u pracovního místa nebo místa stání se počítá jen v průměru 3 m, asi 7 m². Člověk jdoucí napříč prostorem bude proto zachycen mnohem dál než ten, kdo jde přímo na čočku.

Montážní výška je 2,5–4 m, optimálně 2,8 m. Nad 4 m tato varianta není určená. Pole má 1416 spínacích zón a ochranu proti průchodu přímo pod senzorem. Jednotlivé segmenty lze z detekce vyjmout, balení ale obsahuje jen senzor: karta neuvádí samostatné clony ani dálkové ovládání.

Řízení DALI-2 bez dalšího vybavení v krabici

Verze APC je aplikační kontrolér DALI-2. Řídicí výstup pracuje jako broadcast až pro 30 elektronických předřadníků, ne jako adresování každého okruhu z externího kontroléru. Senzory se propojují kabelem v režimu master/slave, i se senzorem DALI-2 IPD. Prahy a časy se nastavují potenciometry na přístroji. Smart Remote, ovladače RC5 a RC8 a relé REL5A-DALI-2 jsou příslušenství, ne obsah této sady.

Práh jasu pokrývá 2–1000 luxů, s režimem Teach pro uložení aktuální hladiny světla. Doba sepnutí je od 5 sekund do 15 minut. Základní světlo může zůstat 1–30 minut nebo celou noc a hlavní světlo lze omezit na 50–100 %. Regulaci konstantní osvětlenosti lze zapnout nebo vypnout. Jeden senzor tak drží pracovní hladinu, dokud jsou lidé v poli, a klesne, když pohyb ustane, bez samostatného stmívače v tomto balení.

Vnitřní strop a hranice IP20

Montáž je podomítková, do stropu. Stupeň IP20 vylučuje mokré zóny i venkovní použití, i když text celé řady IS 3360 zmiňuje širší uplatnění. U tohoto artiklu výrobce uvádí interiéry: schodiště, vícepodlažní a podzemní garáže, haly, sklady, šatny a WC s umývárnami, dále výrobní a vedlejší místnosti. Provozní teplota je −20 až 50 °C. Rohový nástěnný držák není přiložen. Napájení je 220–240 V při 50–60 Hz. Záruka výrobce je 5 let a čistá hmotnost jednotky 0,144 kg.
