Senzor pohybu a přítomnosti Steinel IS 3360 KNX V3.1 zápustný čtvercový bílý, 360°

Jeden senzor na více než 1200 m²

IS 3360 je pasivní infračervený senzor s plným, 360stupňovým zorným polem a úhlem otevření 180°. Při tangenciálním dosahu Ø 40 m pokryje 1257 m² plochy — tolik, kolik v praxi dá celé podlaží podzemního parkoviště nebo skladová hala. Pohyb kolmo k senzoru (radiální, „přímo na něj") zachytí v okruhu Ø 8 m, tedy 50 m², a samotnou přítomnost sedícího člověka v poli Ø 3 m. Tato tři čísla jsou pro projekt podstatná: PIR senzor reaguje nejlépe na pohyb napříč svým polem, ne směrem k sobě, takže skutečný dosah závisí na tom, jak se lidé v prostoru pohybují.

Verze KNX — senzor jako sběrnicové zařízení

Jde o variantu KNX: přístroj nespíná obvod 230 V, ale posílá telegramy na sběrnici. Napájení bere ze sběrnice (napětí do 30 V DC, jmenovitý proud 12,5 mA), takže do krabice se nevede síťový vodič — přichází výhradně sběrnicový kabel. Parametrizace probíhá v ETS a nabízené objekty jsou mimo jiné dva světelné výstupy, výstup přítomnosti, výstup HVAC, hodnota osvětlenosti, funkce den/noc, soumrakový spínač, funkce základního světla, regulace konstantní osvětlenosti a logická hradla. Médium: TP, 256 zařízení. KNX Secure není podporováno.

Měření světla a regulace na konstantní osvětlenost

Senzor měří jas smíšenou metodou (denní i umělé světlo dohromady), s prahem nastavitelným v rozsahu 2–1000 lx — také v režimu „teach", tedy zapamatováním aktuální úrovně v místnosti. Na tomto základě vede regulaci konstantní osvětlenosti: dokud okny přichází dost denního světla, svítidla pracují ztlumená a výkon roste teprve se soumrakem. Odděleně funguje základní světlo — úroveň, na kterou osvětlení klesne po opuštění zóny místo úplného zhasnutí, což je na schodišti či v garáži otázka bezpečnosti, ne komfortu. Hlavní světlo se nastavuje v rozsahu 0–100 %.

Zápustná montáž do stropu

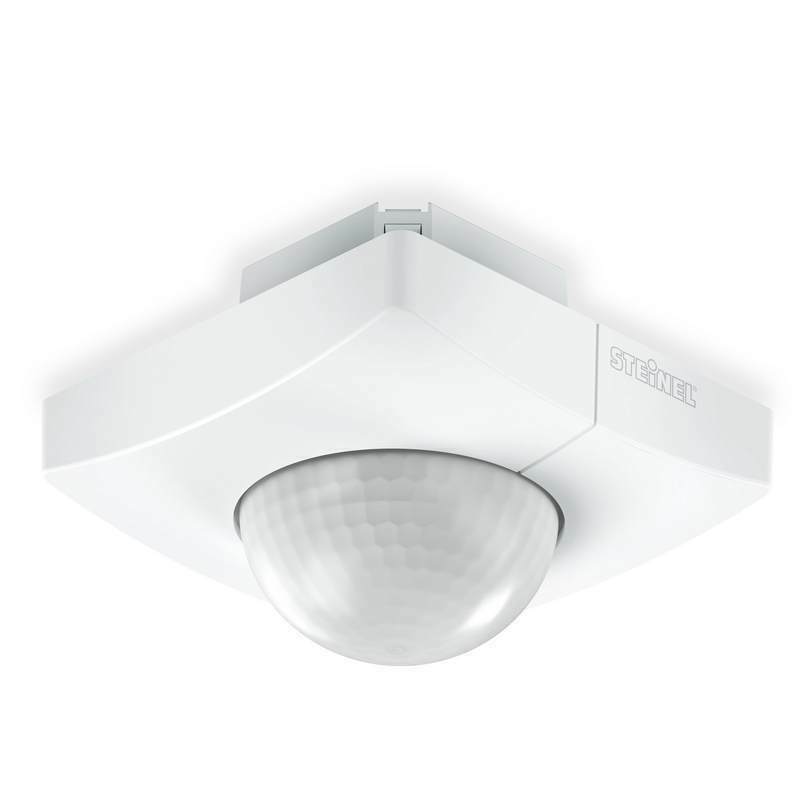

Kryt je zápustný, čtvercový, bílý (RAL 9003), z UV odolného plastu; rozměry 78 × 94 × 94 mm. Doporučená montážní výška je 2,5–4 m, optimálně 2,8 m, maximálně 4 m — výše se zorné pole roztáhne natolik, že senzor přestane rozlišovat jednotlivou osobu. Přístroj má ochranu proti podlezení (zachytí pohyb přímo pod sebou) a segmentové vykrytí: jednotlivé výseče pole lze vypnout clonkami z balení, aby senzor nereagoval na sousední chodbu či auta projíždějící za oknem. Celkem je pole rozděleno na 1416 spínacích zón. Několik senzorů se spojuje do sestavy Master/Slave.

Provozní podmínky a záruka

Krytí IP20 určuje přístroj do interiéru, ale teplotní rozsah od −20 °C do +50 °C zahrnuje i podzemní garáže, nevytápěná schodiště a haly bez topení. Výrobce dává 5 let záruky. Dálkový ovladač Smart Remote, kterým lze měnit nastavení bez počítače, je volitelné příslušenství a není součástí balení.

Technické údaje

• Výrobce: Steinel; série IS 3360; č. výrobku 058173
• EAN: 4007841058173
• Typ: senzor pohybu a přítomnosti, pasivní infračervený + měření smíšeného světla
• Varianta: KNX, zápustný, čtvercový, bílý
• Úhel záběru: 360°; úhel otevření: 180°
• Dosah tangenciální: Ø 40 m (1257 m²); radiální: Ø 8 m (50 m²); přítomnost: Ø 3 m (7 m²)
• Spínací zóny: 1416; ochrana proti podlezení; segmentové vykrytí
• Napájení: sběrnice KNX, max. 30 V, jmenovitý proud 12,5 mA (bez připojení 230 V)
• Soumrakové nastavení: 2–1000 lx, s režimem teach; regulace konstantní osvětlenosti; základní světlo 0–100 %
• Nastavení: ETS, sběrnice, dálkový ovladač Smart Remote (volitelně)
• Montáž: strop, zápustná; výška 2,5–4 m (optimálně 2,8 m)
• Rozměry: 78 × 94 × 94 mm; hmotnost netto 0,133 kg
• Kryt: UV odolný plast, bílý RAL 9003; IP20
• Okolní teplota: −20 °C až +50 °C; záruka 5 let
