Pohybové čidlo Steinel IS 180 DIGI HD (MD IR D180 COM1) 180° dosah 9 m IP54 Bluetooth Mesh bílé

IS 180 DIGI HD je venkovní pohybové čidlo Steinel na pasivní infračervené záření, montované přisazeně na stěnu. V aktuálním katalogu výrobce se týž artikl (066109) objevuje pod názvem MD IR D180 COM1 — jde o stejné zařízení, změnilo se označení série.

Dosah a zorné pole

Čidlo pokrývá 180° při úhlu otevření 90°. Dosah závisí na směru pohybu: 9 m při tangenciálním pohybu (napříč polem, 127 m²) a jen 6 m radiálně (přímo k čidlu, 57 m²). Tato asymetrie je vlastní každému PIR a rozhoduje o montáži — čidlo se orientuje bokem k očekávané cestě, ne proti ní. Výrobce uvádí výšku montáže 1,80–2,50 m, optimálně 2 m; výše dosah roste, ale klesá citlivost těsně u stěny.

Bluetooth Mesh místo potenciometrů

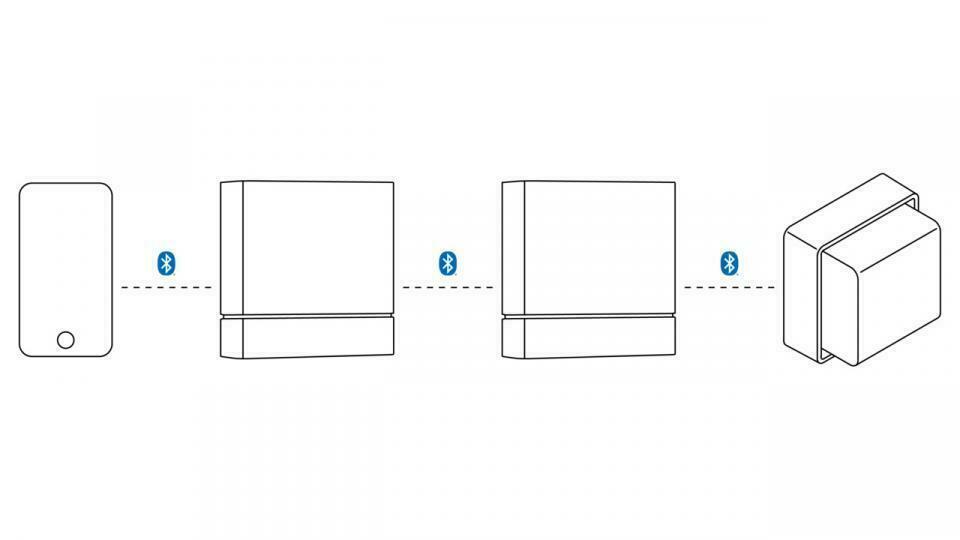

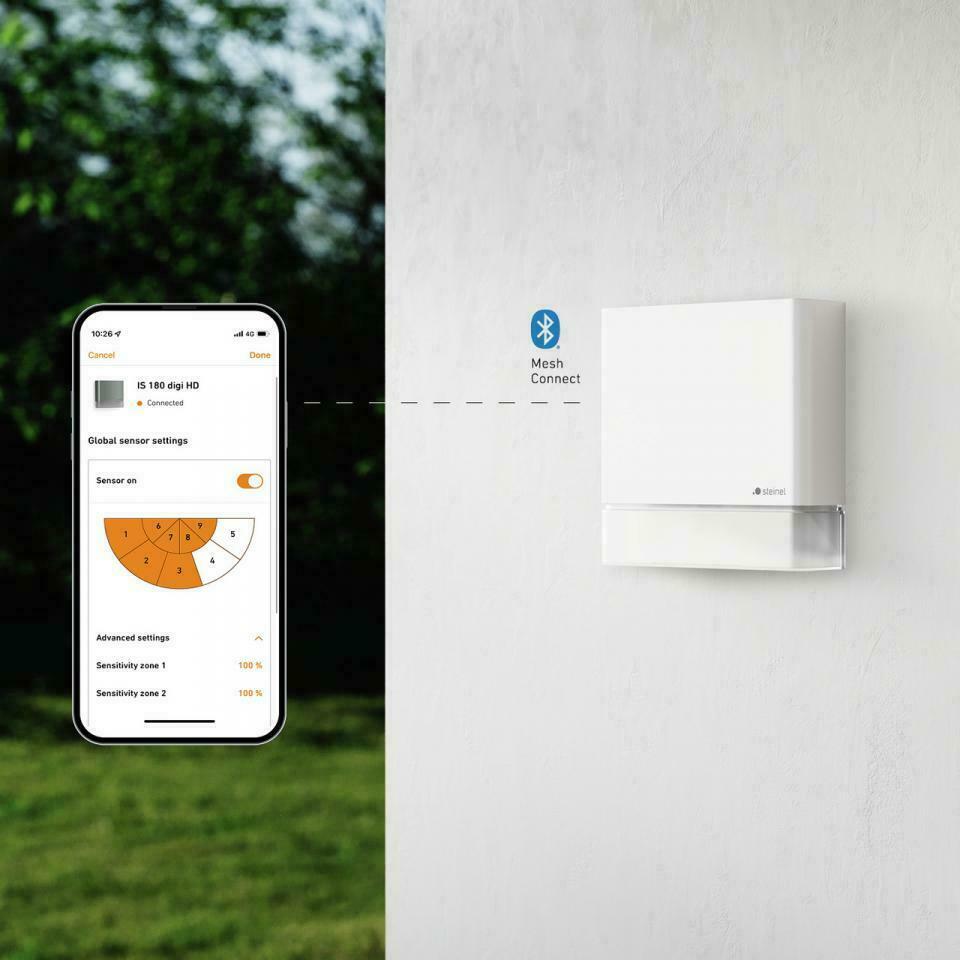

Verze COM1 nemá pod krytem trimry — parametry se nastavují ze smartphonu či tabletu přes aplikaci a čidla se propojují mezi sebou sítí Bluetooth Mesh. To umožňuje funkci sousední skupiny: pohyb zachycený jedním čidlem může spínat svítidla přiřazená sousedním. Dálkový ovladač není předpokládán. K dispozici jsou také definice detekčních zón, maskování jednotlivých segmentů, noční režim, testovací režim a nastavitelná doba náběhu a doběhu světla.

Zatížitelnost — LED není totéž co 2000 W

Hodnota 2000 W platí pro odporovou zátěž, tedy klasické žárovky. U LED jsou limity výrazně nižší a v praxi rozhodují právě ony: 500 W pro zdroje nad 8 W, 250 W pro 2–8 W a jen 100 W pod 2 W. Důvodem je zapínací proud LED napáječů, ne jejich trvalý výkon. Zářivky s elektronickým předřadníkem: 500 W. Kapacitní zátěž do 176 µF. Vlastní spotřeba čidla činí 0,6 W.

Venkovní provoz a nastavení

Plastové těleso v bílé RAL 9003 má krytí IP54 a pracuje od −20 do +40 °C. Soumrakový práh je nastavitelný v rozsahu 2–1000 lx, doba sepnutí od 5 sekund do 60 minut. Čidlo má ochranu proti podlézání — zachytí pohyb těsně pod tělesem, v mrtvé zóně typické pro vysoko umístěný PIR. Rozměry jsou 42 × 116 × 116 mm při hmotnosti 0,25 kg. Záruka výrobce je 5 let.

Technické údaje

• Číslo artiklu: 066109
• EAN: 4007841066109
• Verze: COM1 — bílá, RAL 9003
• Technologie: pasivní infračervená, měření smíšeného světla
• Úhel detekce: 180° (úhel otevření 90°)
• Dosah: tangenciálně r = 9 m (127 m²); radiálně r = 6 m (57 m²)
• Výška montáže: 1,80–2,50 m (optimální 2 m)
• Zatížitelnost výstupu: 2000 W (odporová zátěž)
• Zátěž LED: <2 W — 100 W; 2–8 W — 250 W; >8 W — 500 W
• Zářivky: 1000 VA nekompenzované; 400 VA kompenzované; 500 W s elektronickým předřadníkem
• Kapacitní zátěž: 176 µF
• Vlastní spotřeba: 0,6 W
• Soumrakový práh: 2–1000 lx
• Doba sepnutí: 5 s – 60 min
• Komunikace: Bluetooth Mesh
• Nastavení přes: smartphone, tablet, aplikace
• Napájení: 220–240 V, 50–60 Hz
• Krytí: IP54
• Provozní teplota: −20 … +40 °C
• Rozměry: 42 × 116 × 116 mm
• Materiál: plast
• Čistá hmotnost: 0,25 kg
• Záruka: 5 let
