Napájení přípojnic

Napájení přípojnic

Každá lišta pro svítidla potřebuje napájení lišty, tedy místo, kudy do ní vstoupí proud z elektroinstalace. U lišt na 230 V je to napájecí koncovka, průběžný přívod nebo spojka s napájením, u magnetických lišt na 48 V navíc zdroj, který síťové napětí sníží. Bez tohoto dílu zůstane lišta jen hliníkovým profilem a žádné svítidlo v ní nesvítí.

Napájení podle typu lišty

Typ lišty Napětí Co k napájení potřebujete Na co pozor
Jednookruhová 230 V koncové napájení nebo přívod všechna svítidla se spínají najednou
Dvouokruhová 230 V přívod pro dva okruhy dvě skupiny svítidel na dvou vypínačích
Tříokruhová (tzv. třífázová) 230 V levá nebo pravá koncovka, průběžné napájení, spojky L, T, X strana ochranného vodiče musí sedět s lištou
Magnetická 48 V zdroj vestavěný do lišty nebo externí, napájecí vstup výkon zdroje a typ systému

Koncovka, nebo napájení uprostřed?

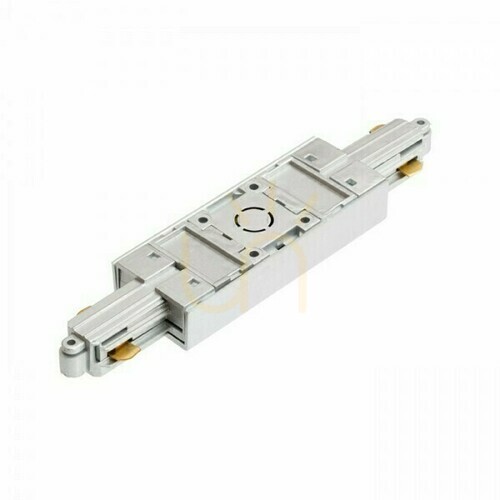

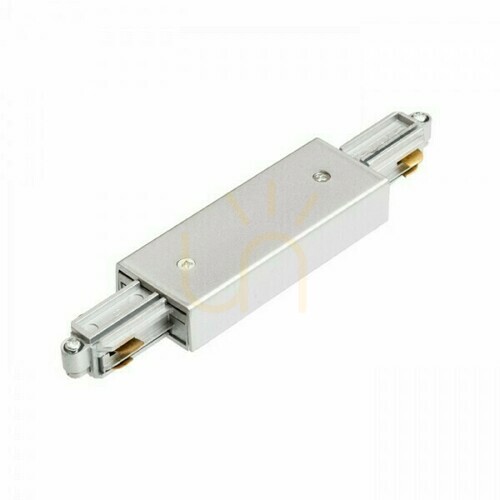

Koncové napájení se nasazuje na začátek lišty a zároveň ji uzavírá. Průběžné napájení se vkládá do lišty nebo mezi dva kusy a hodí se tam, kde je vývod ze stropu uprostřed místnosti. Rozvětvenou sestavu napájejí spojky ve tvaru L, T nebo X a ohebná spojka s přívodem překoná nerovný kout. Pro lišty zapuštěné do podhledu existují samostatné zapuštěné varianty, které se s přisazenými nezaměňují.

U tříokruhových lišt vybíráte levou, nebo pravou verzi. Rozhoduje to, na které straně profilu vede ochranný vodič, takže koncovka musí odpovídat orientaci lišty i směru, kterým chcete přívod vést. Zatížitelnost napájeného úseku bývá u těchto systémů 16 A, což pro svítidla v domácnosti i v obchodě bohatě stačí, ale u dlouhé sestavy s výkonnými reflektory se vyplatí přívodů naplánovat víc.

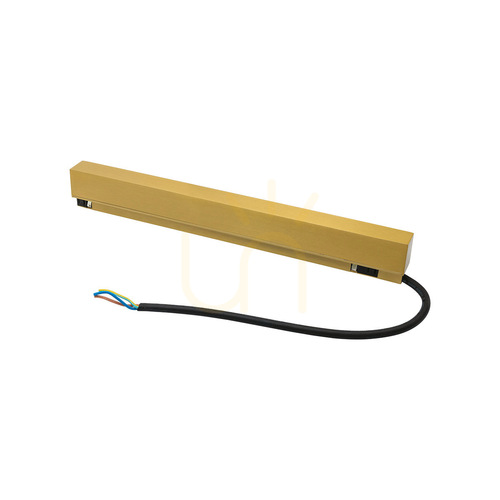

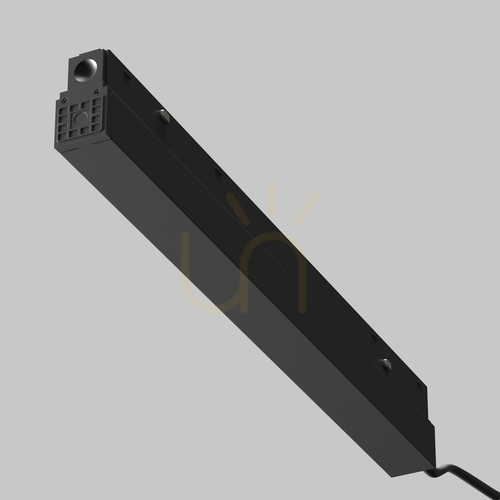

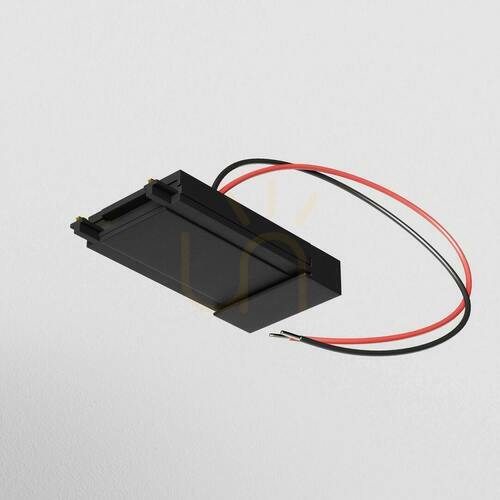

Jak vybrat zdroj 48 V pro magnetickou lištu

Sečtěte příkon všech svítidel, která na liště budou, a přidejte rezervu asi 20 %. Osm reflektorů po 10 W tedy potřebuje zdroj alespoň 100 W. Vestavěný zdroj se schová přímo do profilu lišty nebo pod stropní kryt, externí zdroj se umístí do podhledu, nábytku nebo technické místnosti, vždy na suché a větrané místo. Chcete-li svítidla stmívat, zvolte zdroj s ovládáním DALI nebo s tlačítkovým stmíváním a ověřte, že ho podporují i svítidla.

Montáž a časté chyby

Díly ze stejného systému do sebe zapadnou, díly z různých systémů ne, i když vypadají podobně. Kontrolujte proto název systému, barvu a provedení pro přisazenou či zapuštěnou montáž. Napájení lišty se připojuje k pevné instalaci 230 V a patří do rukou elektrikáře, stejně jako připojení zdroje pro magnetickou lištu. Před každým zasouváním nebo vyjímáním dílů vypněte jistič.

Časté otázky

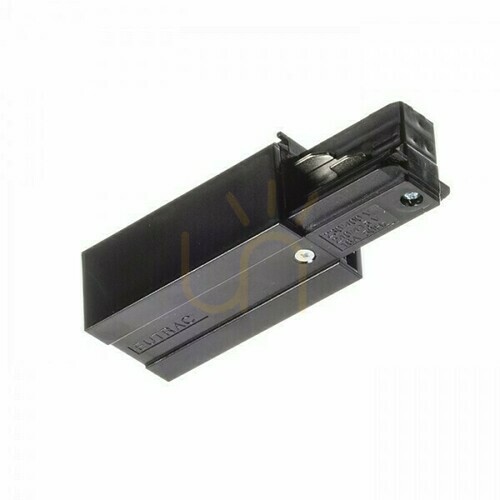

Proč existuje levá a pravá napájecí koncovka?

Tříokruhové lišty mají ochranný vodič na jedné straně profilu. Koncovka musí být na stejné straně, jinak ji do lišty správně nenasadíte.

Kolik svítidel unese jeden zdroj?

Tolik, kolik dovolí jeho výkon po odečtení rezervy. Zdroj 100 W pohodlně utáhne svítidla o celkovém příkonu kolem 80 W.

Mohu lištu napájet z obou konců?

Dlouhé sestavy se často napájejí ve více bodech, vždy však podle návodu daného systému a s ohledem na to, které okruhy mají být spínané společně.

Celé lišty a svítidla do nich najdete v kategoriích kolejnicové systémy osvětlení a lištová svítidla.
