Elektrický vývod je ve stropě málokdy přesně tam, kde chcete mít světlo. Systém Cameleon od Nowodvorski to řeší drobnými montážními prvky: držák kabelu přišroubovaný ke stropu převede závěs stranou, nad jídelní stůl, kuchyňský ostrůvek nebo do rohu u křesla, aniž byste museli sekat novou krabici.
K čemu slouží montážní prvky Cameleon
Svítidlo Cameleon si skládáte z dílů: stínidla, závěsu s objímkou a stropní krabice. Montážní příslušenství je volitelný čtvrtý krok. Potřebujete ho tehdy, když kabel nemá viset svisle pod krabicí, ale vést nejdřív po stropě a teprve potom dolů. Výrobce takovou sestavu označuje jako horizontálně-vertikální.
Varianty MOUNTING A, B a C
| Prvek |
Úkol |
Provedení |
| MOUNTING A |
mění směr kabelu, typicky v místě, kde se láme ze stropu dolů |
plastové vodítko s otvorem pro kabel, bez vrutů |
| MOUNTING B |
drží kabel u stropu, aby se mezi body neprověšoval |
malý plastový držák, vruty bývají v balení |

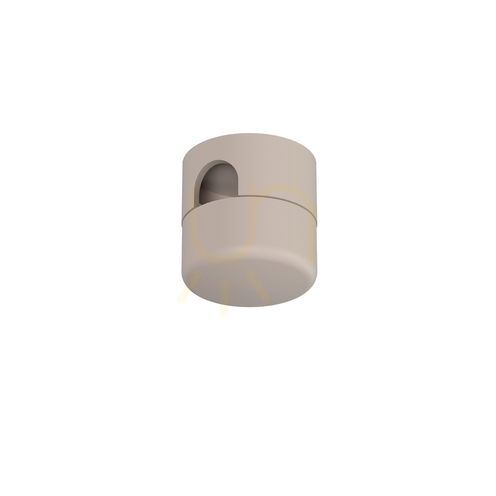

| MOUNTING C |
vede kabel po trase a mění jeho směr |
lakovaná ocel, bez vrutů |
Prvky se prodávají v sadách po několika kusech a v barvách, které ladí se závěsy a krabicemi, například v bílé, černé nebo béžové. Přesný obsah balení a to, zda obsahuje vruty, uvádí každý produkt.
Jak trasu naplánovat
Nejdřív si na stropě vyznačte, kde má svítidlo viset, a natáhněte provázek od krabice k tomuto bodu. Výrobce doporučuje rozmístit držáky zhruba po 0,5 m, aby kabel zůstal napnutý a neprohýbal se. Na rozích a v místě, kde kabel přechází ze stropu do svislého závěsu, použijte prvek, který mění směr. Závěs pak vyberte dost dlouhý: k výšce zavěšení připočtěte celou vodorovnou trasu po stropě.
Montáž a bezpečnost
Vruty a hmoždinky volte podle podkladu, jiné patří do betonu a jiné do sádrokartonu. Prvky šroubujte do pevného podkladu, ne jen do omítky, protože v místě spuštění na nich visí kabel se stínidlem; u těžších stínidel se řiďte návodem výrobce. Zapojení kabelu v krabici na 230 V svěřte kvalifikovanému elektrikáři.
Časté otázky
Jak posunout lustr, když je vývod jinde?
U svítidel Cameleon stačí delší závěs a několik držáků kabelu: kabel vedete od krabice po stropě k novému místu a tam ho prvkem, který mění směr, spustíte dolů.
Kolik držáků kabelu budu potřebovat?
Změřte délku vodorovné trasy a počítejte zhruba s jedním držákem na každých 0,5 m, k tomu prvek na každý roh a na místo spuštění.
Hodí se prvky i k jiným svítidlům než Cameleon?
Jsou navržené pro kabely závěsů Cameleon. U jiných kabelů záleží na jejich průměru, proto je ověřte ještě před montáží.
Ostatní díly najdete v sekcích závěsy Cameleon a krabice Cameleon.
