T-konektor pro lištu SLV S-TRACK DALI 3fázový černý uzemnění vlevo 1004941

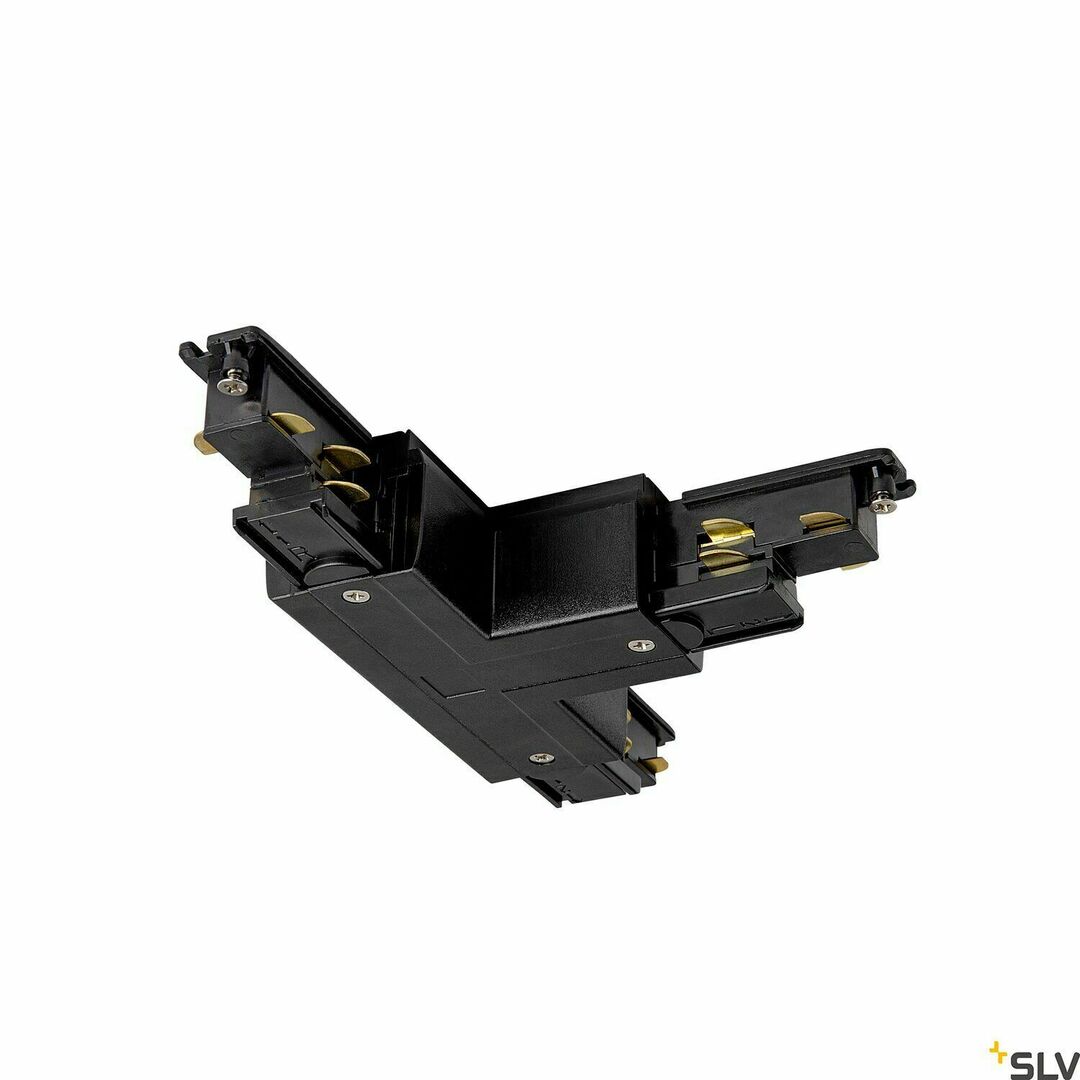

T-konektor pro systém SLV S-TRACK DALI. Není to napájecí prvek ani svítidlo — je to tvarovka, kterou se lišta složí do písmene T: dva úseky v jedné přímce a třetí odbočující v pravém úhlu.

Uzemnění vlevo — ověřte před objednávkou

Třífázové lišty se vyrábějí ve dvou variantách lišících se polohou ochranného vodiče uvnitř profilu. Tento konektor má uzemnění uvnitř, na levé straně. Pokud je zbytek instalace v zrcadlovém provedení, díly k sobě nesednou a fáze skončí na nesprávných vodičích. Je to nejčastější chyba při skládání lišty z odděleně objednaných dílů, proto porovnejte označení konektoru s označením úseků, které už máte.

Co přináší verze DALI

S-TRACK DALI vede v profilu vedle tří fází také řídicí sběrnici DALI. Svítidla na liště tak lze stmívat a adresovat jednotlivě, bez samostatné řídicí kabeláže. Tento konektor převádí sběrnici přes roh, kontinuita řízení tedy zůstane zachována po celé délce sestavy. Stejný tvar ve verzi bez DALI signál nepřenese.

Tři fáze, jedna sestava

Třífázová lišta umožňuje rozdělit svítidla do tří samostatně spínaných okruhů v jednom profilu — například obecné, akcentové a výkladní osvětlení na třech vypínačích. T-konektor toto rozdělení zachová na všech třech ramenech.

Instalační údaje

Prvek se montuje přisazeně, pracuje při 220-240 V ~50/60 Hz a patří do třídy ochrany I — vyžaduje ochranný vodič. Krytí IP20 jej určuje do suchých interiérů. Rozměry jsou 20,3 × 11,9 × 3,3 cm, hmotnost 0,192 kg. Barva černá, ladí s černými úseky S-TRACK.

Technické údaje

• Číslo artiklu: 1004941
• Systém: S-TRACK DALI, 3fázový (Eurostandard / EUTRAC)
• EAN: 4024163250917
• Funkce: T-konektor — spojuje tři úseky lišty v pravém úhlu
• Poloha ochranného vodiče: uvnitř, vlevo
• Řízení: DALI (sběrnice prochází konektorem)
• Jmenovité napětí: 220-240 V ~50/60 Hz
• Třída ochrany: I
• Krytí: IP20
• Montáž: přisazená
• Barva: černá
• Délka: 20,3 cm
• Šířka: 11,9 cm
• Výška: 3,3 cm
• Hmotnost netto: 0,192 kg
• Hmotnost brutto: 0,213 kg
• Záruka: 5 let
