Prvek, který spojí dva úseky lišty do jedné přímky

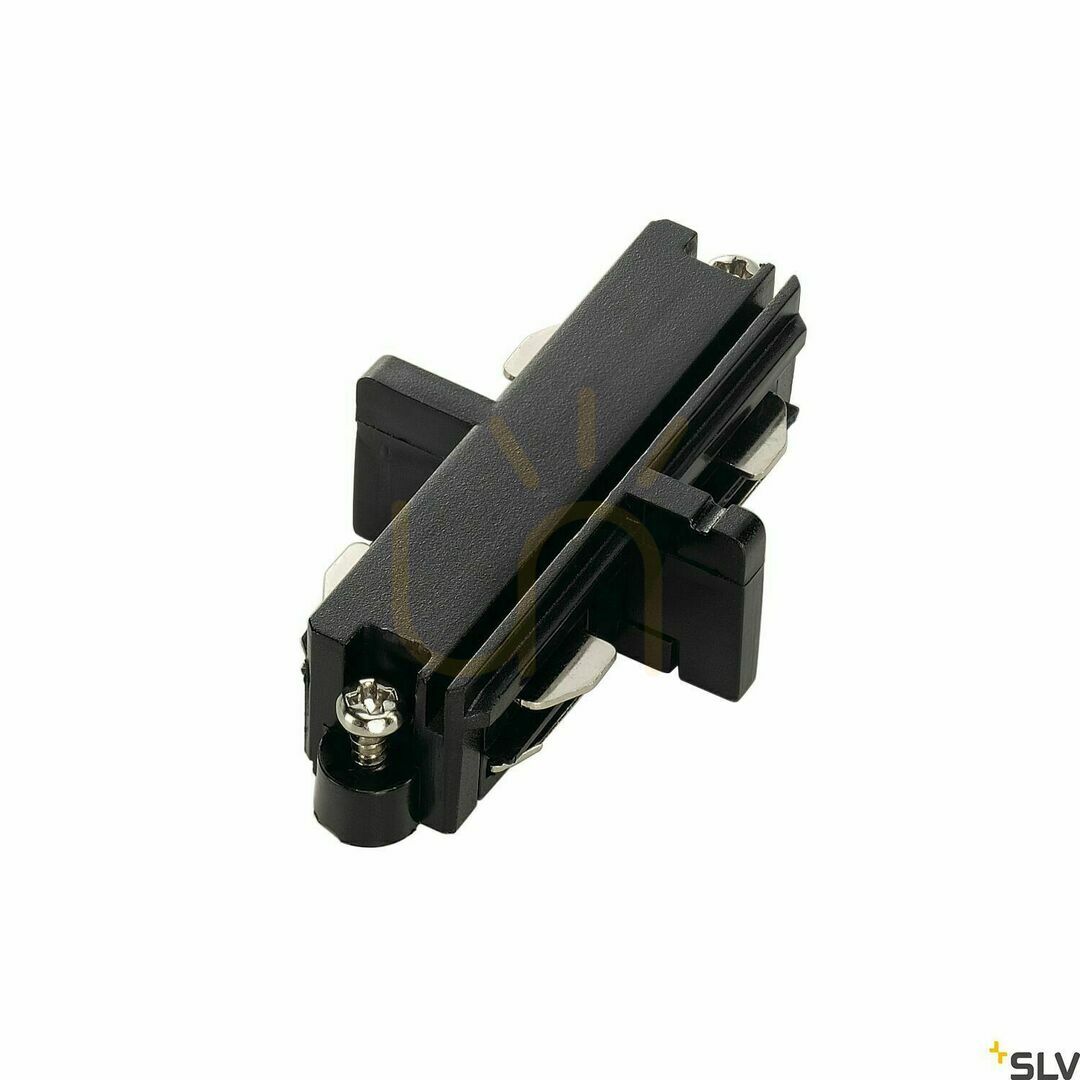

Podélná spojka 143090 slouží ke spojení dvou úseků jednofázové přisazené přípojnice SLV 1 SYSTEM do jedné přímé linie. Zasazuje se mezi čela sousedních lišt: přenáší současně mechanické i elektrické spojení, takže po smontování se celý trakt napájí z jednoho bodu. Jde o pevnou spojku — neohýbá se a nedovolí změnit úhel; ke změně směru trasy slouží samostatné rohové prvky.
Kdy je potřeba
Lišty se prodávají ve standardních délkách (nejčastěji 1 m, 2 m a 3 m) a interiéry mají jen zřídka rozměr, který je jejich násobkem. Spojka umožní složit trasu libovolné délky: 2 m + 1 m nad kuchyňskou deskou, 3 m + 3 m podél prodejny a tak dále. Počet potřebných spojek je vždy počet úseků minus jedna.
Montážní parametry
Prvek má rozměry 6,4 × 3,5 × 1,8 cm a váží 24 gramů. Pracuje v instalaci 220–240 V, 50/60 Hz, ve třídě ochrany I — ochranný vodič lišty jím prochází a musí být připojen v celé trase. Kryt je z polykarbonátu v černé barvě, sladěné s černou verzí lišty 1 SYSTEM. Krytí IP20 počítá výhradně se suchými místnostmi.
Pozor při výběru
Spojky nejsou mezi systémy univerzální. Tato patří k jednofázové přípojnici SLV 1 SYSTEM v přisazeném provedení — ne k třífázovým lištám (např. EUTRAC), ne k zápustným verzím a ne k magnetickým systémům 48 V. Před nákupem se vyplatí ověřit označení vlastní lišty, protože profily různých výrobců vypadají podobně, ale zaměnitelné nejsou.
Technické údaje
- Výrobce: SLV
- Model: podélná spojka 1 SYSTEM, číslo artiklu 143090
- EAN: 4024163142656
- Typ: pevná podélná (přímá) spojka
- Systém: jednofázová přisazená přípojnice SLV 1 SYSTEM
- Rozměry: 6,4 × 3,5 × 1,8 cm
- Napětí: 220–240 V, 50/60 Hz; třída ochrany: I
- Krytí: IP20
- Materiál: polykarbonát; barva: černá
- Hmotnost netto: 0,024 kg; brutto: 0,026 kg
- Záruka: 5 let
