Senzor přítomnosti a soumraku Steinel IR Quattro HD-2 24m KNX V3.5, vestavný, bílý

IR Quattro HD-2 24m KNX V3.5 je pasivní infračervený senzor přítomnosti pro vestavbu do stropu, se čtvercovým bílým krytem a kopulovitou čočkou. Zachycuje přítomnost v poli 360° a současně měří jas, teplotu a vlhkost vzduchu.

Jakou plochu pokryje

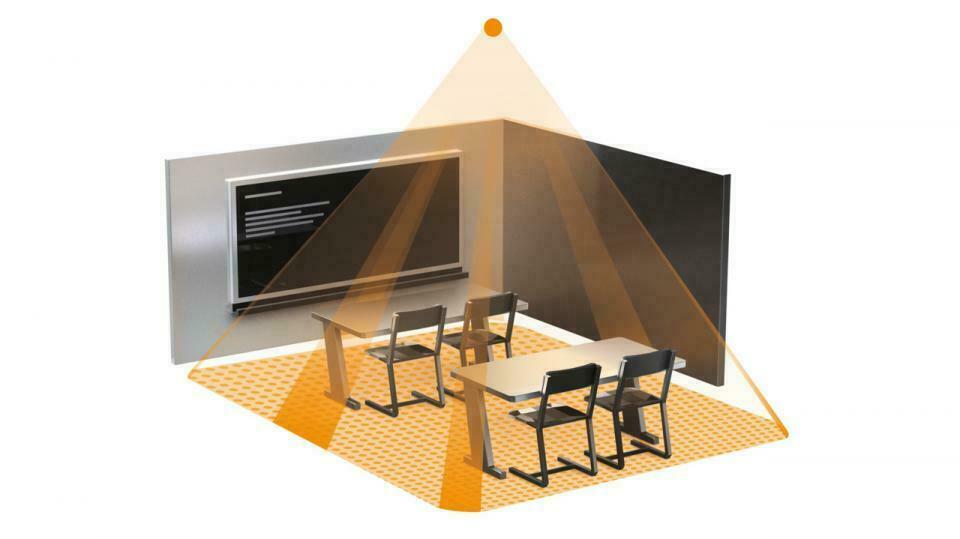

Steinel uvádí tři různé dosahy, které se liší několikanásobně. Pohyb napříč polem senzor zachytí na 24 × 24 m, tedy 576 m². Pohyb mířící přímo k senzoru — na 9 × 9 m (81 m²). Přítomnost, tedy drobné pohyby nehybně sedícího člověka, rovněž na 9 × 9 m. Při rozmísťování senzorů nad pracovními místy je závazné to nejmenší číslo, ne 576 m².

Úhel záběru je 360°, vyzařovací úhel 160° a pole se dělí na 5200 spínacích zón. Citlivost i každý ze čtyř pyrosenzorů se vypínají digitálně a pole lze zaclonit po segmentech, takže vybraná část místnosti zůstane mimo detekci. Montážní výška se pohybuje mezi 2,5 a 10 m, jako optimální výrobce uvádí 2,8 m.

Napájení ze sběrnice KNX, ne z 230 V

Přístroj napájí sběrnice KNX napětím 30 V, odběr je 10 mA a vlastní spotřeba 0,3 W. Návod Steinel výslovně zakazuje připojení k síťovému napětí 230 V, sběrnice tedy musí být dovedena až na místo montáže — na samotném světelném vodiči senzor nepracuje. Přenosovým médiem je TP 256; tato varianta nepodporuje KNX Secure.

Co je třeba připravit ve stropě

Kryt viditelný zespodu měří 103 × 103 mm, montážní otvor má Ø 67 mm. Tělo sahá 69–77 mm nad rovinu stropu — tuto hloubku je vhodné porovnat s prostorem nad vlastním podhledem. Pouzdro je z plastu odolného vůči UV záření, v bílé RAL 9003, a krytí IP20 s pracovním rozsahem 0 až 40 °C omezuje montáž na suché místnosti. Čistá hmotnost činí 0,18 kg.

Nastavení a funkce

Parametry se nastavují ze sběrnice, ze softwaru ETS, z aplikace přes Bluetooth Mesh nebo potenciometry na přístroji. Soumrakový práh zahrnuje 2–2000 lx, doba sepnutí 10 s až 1092 min. Regulace konstantní osvětlenosti stmívá svítidla, jak přibývá denní světlo; funkce základního světla ponechá po zhasnutí hlavního osvětlení stálý podklad v rozmezí 0 až 100%. Kromě přítomnosti a jasu posílá senzor na sběrnici teplotu, vlhkost a rosný bod spolu s výstupem HVAC. Dálkový ovladač není součástí balení.
