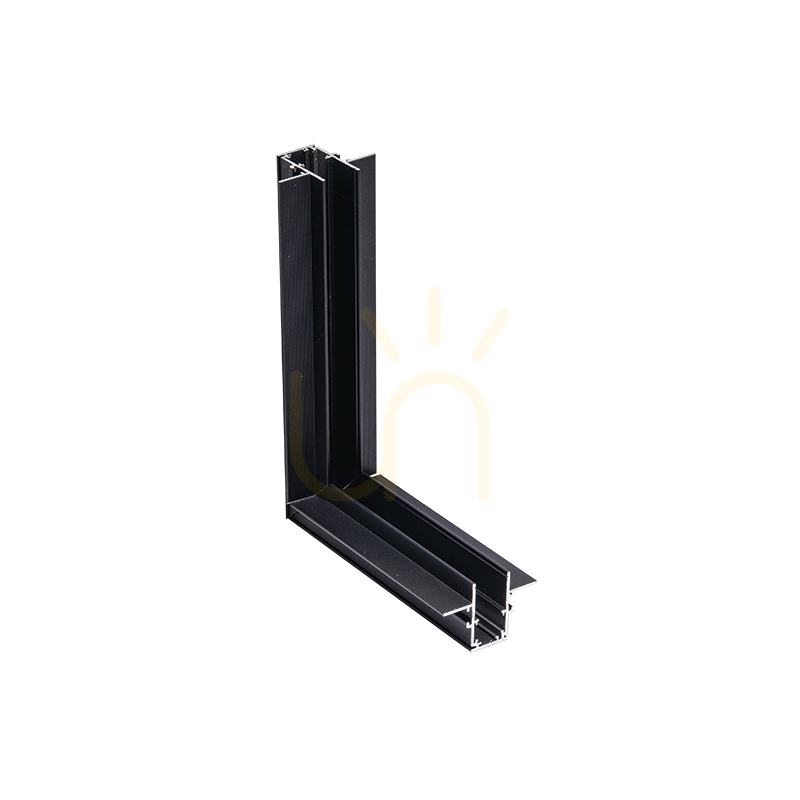

Jde o prvek systému, nikoli o svítidlo: rohovou spojku 90° pro magnetickou lištu Zambelis 2083 ve verzi trimless, v pískově černé. Spojuje dva úseky lišty tak, aby se světelná linie na hraně nepřerušila, ale prošla jí bez mezery.
Svislá nebo vodorovná — nejsou to tytéž díly
Označení C1 je roh svislý: obě ramena leží ve svislé rovině, takže lišta sestupuje ze stropu na stěnu nebo obchází schod či průvlak. Pro zatáčku v rámci jednoho stropu — tedy písmeno L nakreslené naplocho — slouží 2083B-C2. Právě tady se při objednávce chybuje nejčastěji, protože oba díly vypadají na fotografii velmi podobně. Odbočky řeší samostatné tvarovky: 2083B-T (T-kus) a 2083B-CROSS (křížení).
Ke kterým profilům pasuje
Roh je určen výhradně pro hluboké trimless profily řady 2083: 2083B-1 (1 m), 2083B-2 (2 m) a 2083B-3 (3 m). Průřez je shodný s lištou — 74 mm šířky a 54 mm výšky — a samotná ramena rohu měří 50 × 50 mm, s čímž je nutné počítat při rozkreslení výřezu ve stropě. Verze pro systém v pískově bílé je 2083W-C1.
Trimless, tedy bez viditelného rámečku
Celá řada 2083 se montuje bezrámečkově: profil se vsadí do sádrokartonu a zatmelí se spolu se stropem, takže po vymalování je vidět jen černá světelná spára. Roh tento efekt udrží i v zatáčce — bez něj by bylo nutné jeden úsek ukončit a druhý začít, což by v linii nechalo mezeru. Výrobce přikládá samostatný návod pro trimless montáž; práce se plánuje ve fázi hrubé stavby, ne po vymalování.
Praktické údaje
Díl je z hliníku v povrchové úpravě Sandy Black — téže pískované černi jako profily a svítidla systému. Krytí IP20 znamená montáž výhradně v suchých prostorách. Výrobce poskytuje na systém 5 let záruky. Hmotnost brutto je 0,3 kg, krabice má 10 × 10 × 10 cm.
Technické parametry
- Výrobce: Zambelis
- Symbol: 2083B-C1
- EAN: 5213010015239
- Typ: rohová spojka 90°, svislá rovina
- Systém: 48 V, magnetická lišta trimless 23 mm (řada 2083)
- Kompatibilní profily: 2083B-1 (1 m), 2083B-2 (2 m), 2083B-3 (3 m)

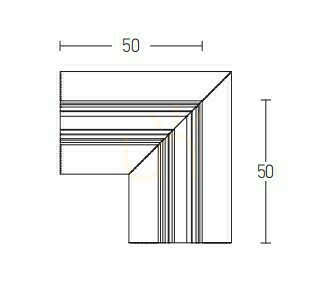

- Rozměry ramen: 50 × 50 mm
- Průřez profilu: šířka 74 mm, výška 54 mm
- Materiál: hliník
- Barva: pískově černá (Sandy Black)
- Montáž: trimless (bezrámečková, zapuštěná do hotového podhledu)
- Krytí: IP20
- Záruka výrobce: 5 let
- Balení: 10 × 10 × 10 cm
- Hmotnost brutto: 0,3 kg
