Zambelis 2083B-C2 rohová spojka horizontální 90° trimless pro magnetickou lištu 48 V, černá

Rohová spojka 90° pro magnetickou lištu Zambelis 48 V

2083B-C2 není svítidlo – je to konstrukční prvek magnetického systému Zambelis 48 V, který umožňuje vést světelnou linii za roh. Plochý profil ve tvaru L spojuje dva úseky lišty pod úhlem 90° v horizontální rovině, tedy tam, kde linie mění směr po stropě. Výrobce uvádí rozměr 50 × 50 mm, roh proto nenarušuje rytmus průběžné linie – působí jako prosté ohnutí profilu.

Montáž trimless – lišta mizí ve stropě

Prvek patří do řady trimless, tedy bezrámečkové. Profil se zapouští do stropu tak, aby jeho hrana končila v rovině s omítkou nebo deskou; není vidět žádný rámeček ani rozeta. Výsledkem je tmavá spára ve stropě, v níž se pohybují magnetická svítidla – řešení používané v architektonických projektech, kde má technika zůstat neviditelná. Právě proto je roh samostatným dílem, a ne ohnutým úsekem: pouze tovární tvar zaručí, že se hrany po zaomítání sejdou přesně.

S čím spolupracuje

Výrobce uvádí kompatibilitu s magnetickými hliníkovými profily typu deep track: 2083B-1, 2083B-2 a 2083B-3. K provedení spoje je navíc potřeba pružná spojka 20105 (Flex Connector) – díl, který převádí napájení přes roh – a není součástí této položky. Vyplatí se objednat ji spolu s rohem. Protějškem pro změnu směru ve svislé rovině (například ze stropu na stěnu) je roh 2083B-C1.

Provedení

Díl je z hliníku v provedení sandy black – černé s jemnou pískovou strukturou, která rozptyluje odlesky a nedrží otisky prstů tak jako hladký lak. Tentýž odstín prochází celou řadou 2083B, roh se tedy neodlišuje od rovných úseků. Krytí IP20 určuje systém do suchých interiérů, mechanická odolnost je IK2 a uvedený rozsah pracovních teplot činí −35 až 50 °C.

Plánování instalace

Trimless rohy se navrhují společně se stropem, ne po jeho dokončení – profil vyžaduje výklenek vytvořený před omítáním. Při plánování je vhodné spočítat všechny změny směru: každý vodorovný roh znamená jeden 2083B-C2 plus jednu spojku 20105 a každý svislý roh jeden 2083B-C1. Vlastní hmotnost dílu (0,2 kg brutto) nemá konstrukční význam, počet rohů však ovlivňuje celkovou délku rovných profilů, které je nutné doobjednat.

Technické údaje

• Typ: rohová spojka 90°, horizontální, pro magnetický systém 48 V
• Montážní řada: trimless (bezrámečková, zapuštěná)
• Kompatibilita: magnetické profily deep track 2083B-1, 2083B-2, 2083B-3
• Potřebné příslušenství: pružná spojka 20105 (Flex Connector) – k dokoupení
• Rozměry výrobce: 50 × 50 mm
• Materiál: hliník
• Barva: písková černá (sandy black)
• Krytí: IP20 | Mechanická odolnost: IK2
• Pracovní teplota: −35 až 50 °C

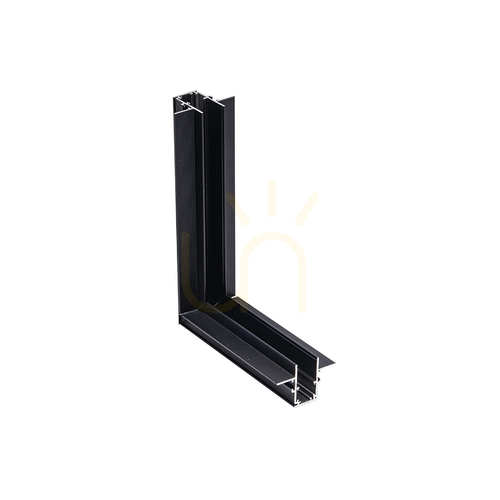

• Svislá verze rohu: 2083B-C1
• Kód výrobce: 2083B-C2 | EAN 5213010015246
