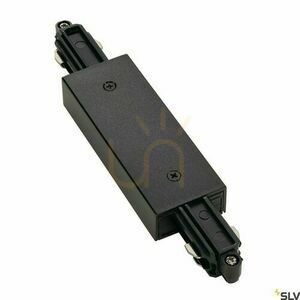

SLV 143100 je černá pevná podélná spojka s možností přívodu napájení pro jednofázové přisazené lišty SLV 1~ SYSTEM. Obdélníkový kryt z polykarbonátu zakrývá střed spoje a připojovací konce jsou na protilehlých stranách. Jde o součást světelné instalace, nikoli o svítidlo nebo napájecí zdroj, který mění napětí.
Přímý spoj a přívod napájení
Spojka propojuje úseky lišty v přímé linii a umožňuje přivést napájení právě v místě jejich spojení. Má tedy jinou funkci než rohová spojka nebo koncový napájecí prvek. Při návrhu trasy je důležité určit, kde se přívodní kabel napojí na systém. Pokud je toto místo mezi dvěma rovnými úseky, možnost napájení přes spojku je podstatnou vlastností provedení 143100.
Kompatibilita se vztahuje na uvedený systém SLV pro 230 V. Návod výrobce zakazuje kombinovat lištu a její součásti s díly jiných lištových systémů. Samotné označení „jednofázový“ proto nepotvrzuje vhodnost pro libovolnou lištu jiného výrobce. Před objednáním ověřte systémovou řadu použitých lišt i příslušenství.
Rozměry a černé provedení

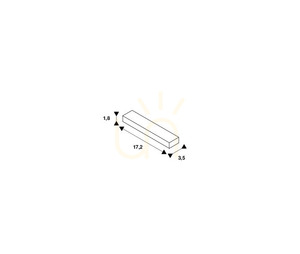

Délka spojky je 17,2 cm, šířka 3,5 cm a výška 1,8 cm. Tyto rozměry je třeba zahrnout do návrhu spoje, nikoli považovat spojení za bod bez vlastního tělesa. Černý kryt odpovídá černé variantě příslušenství. Jeho jednoduchý geometrický tvar má technický charakter a nepředstavuje samostatný dekorativní světelný prvek. Číslo 143100 odlišuje tuto barvu od dalších variant stejné řady.
Součást kompletní instalace
Výrobce uvádí maximální proud 16 A. Zatížení celé instalace musí posoudit kvalifikovaný elektrikář, který také provede zapojení po odpojení napájení. Systém vyžaduje ochranný vodič, pevně dotažené spoje a příslušné koncovky na všech otevřených koncích lišt. Spojka tyto díly nenahrazuje. Návod omezuje použití na suché vnitřní prostory. Vnější povrch lze čistit mírně navlhčeným hadříkem, ale teprve po odpojení celého systému od elektrické sítě.
