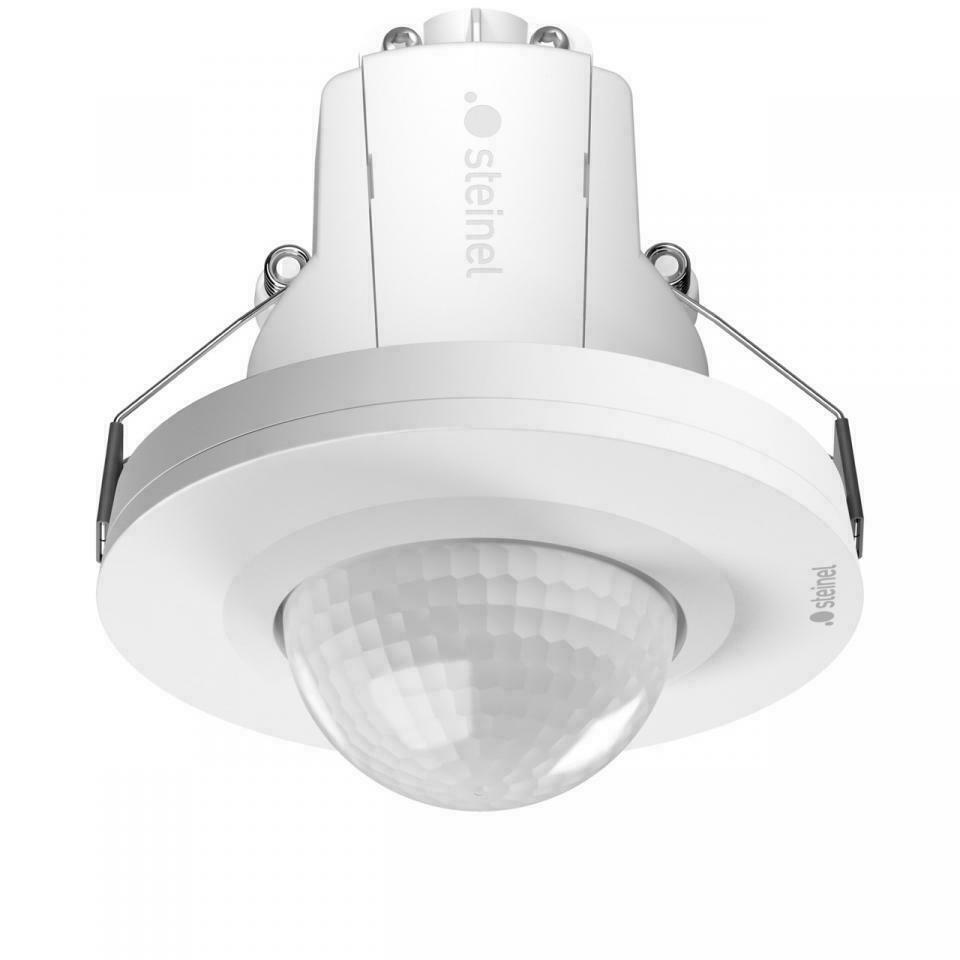

Detektor pohybu a přítomnosti STEINEL PD-24 ECO COM1, vestavný do stropu, bílý, 087852

PD-24 ECO COM1 je detektor pohybu a přítomnosti STEINEL ze série Eco Plus, ve verzi pro vestavbu do stropu, v bílé barvě. Po zabudování zůstává vidět jen kulatý prstenec o průměru 109 mm. K montáži slouží magnetický držák — tělo se zacvakne a vycvakne bez nářadí, což se počítá při pozdějším servisu v podhledu.

Dva dosahy, ne jeden

V tom je celý rozdíl mezi detektorem pohybu a detektorem přítomnosti a vyplatí se mu rozumět před nákupem. Pohyb — člověka procházejícího místností — detektor zachytí v kruhu o průměru 24 m (452 m²). Přítomnost — drobné pohyby někoho, kdo nehybně sedí u stolu — jen v kruhu o průměru 7,5 m (44 m²). Radiálně, tedy při pohybu směrem k detektoru, je dosah 5,5 m. Místo montáže se proto volí podle zóny přítomnosti, ne podle největšího čísla: stůl, u kterého má někdo pracovat, aniž by zhaslo světlo, musí ležet do 3,75 m od detektoru.

Co umí výstup COM1

Verze COM1 spíná obvod zapnuto/vypnuto — nestmívá a neudržuje konstantní osvětlenost. Výstup je dimenzován na 2000 W pro odporovou zátěž, ale jen 500 W pro LED zdroje nad 8 W, při kapacitní zátěži do 176 µF a nejvýše 50 svítidlech. To druhé číslo je v praxi důležitější — LED instalace narazí na limit mnohem dřív, než napovídá údaj 2000 W.

Nastavení

Soumrakový práh lze nastavit v rozsahu 2–1000 lx a dobu svícení od 5 sekund do 60 minut; obojí potenciometry nebo přes Smart Remote. Detektor má režim TEACH pro naučení prahu jasu, testovací režim a polo- i plně automatický provoz. Úhel detekce je 360° a jednotlivé segmenty lze zaclonit přiloženými clonkami — praktické, když do zorného pole spadá chodba nebo okno.

Propojení do skupin

Kabelem lze propojit až 10 detektorů v režimu master/master, takže jeden obvod pokryje dlouhou komunikaci nebo velký sál, aniž by se dělil na samostatné zóny. Počítá se i se vstupem pro tlačítko, světlo tedy lze zapnout ručně nezávisle na detekci.

Montáž a provozní podmínky

Doporučená montážní výška je 2,8 m, přípustný rozsah 2–10 m. Detektor pracuje od −20 do 50 °C, má krytí IP20 a plastové tělo. Čistá hmotnost je 0,215 kg. STEINEL na něj poskytuje pětiletou záruku výrobce. Dosahy jsou externě ověřeny a měřeny podle sensNORM.

Technické údaje

• Číslo artiklu: 087852
• Série: PD-24 ECO (Eco Plus, Professional Line)
• Typ: detektor pohybu a přítomnosti
• Verze: COM1 (zap./vyp.), vestavba do stropu
• Barva: bílá
• Technologie: pasivní infračervená, měření smíšeného světla
• Úhel detekce: 360°
• Dosah pohybu: Ø 24 m (452 m²)
• Dosah přítomnosti: Ø 7,5 m (44 m²)
• Radiální dosah: Ø 5,5 m (24 m²)
• Spínaný výkon: 2000 W (odporová zátěž), 500 W pro LED > 8 W, max. 176 µF, 50 svítidel
• Soumrakový práh: 2–1000 lx
• Doba svícení: 5 s – 60 min
• Propojení: master/master, až 10 detektorů
• Montážní výška: 2–10 m (optimálně 2,8 m)
• Provozní teplota: −20 až 50 °C
• Krytí: IP20
• Materiál: plast

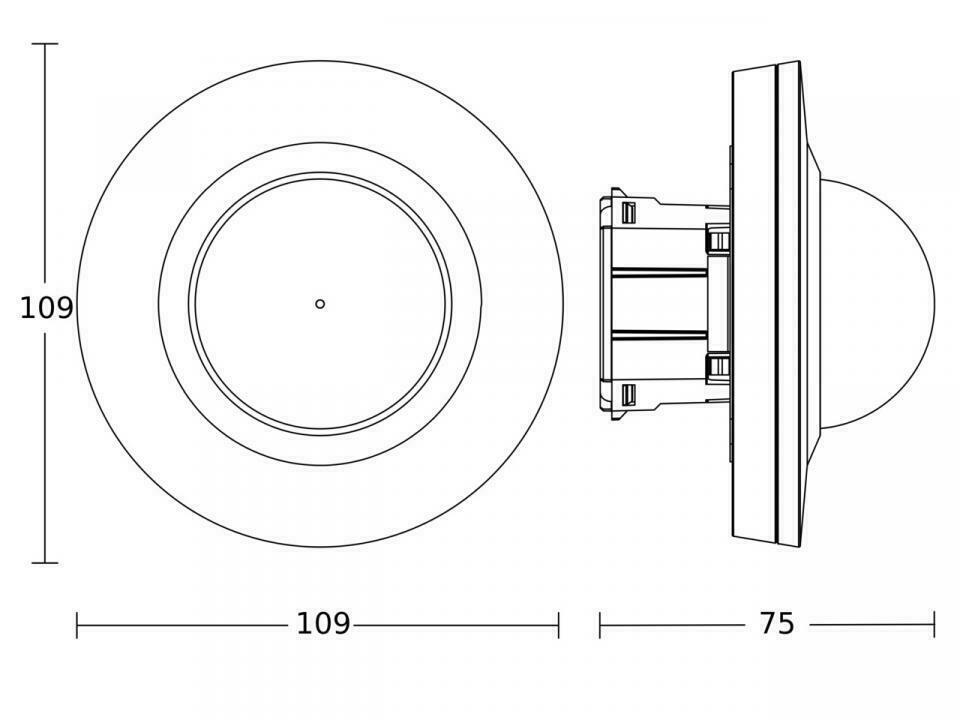

• Rozměry: Ø 109 × 114 mm
• Čistá hmotnost: 0,215 kg
• Záruka výrobce: 5 let
