T-spojka pravá pro tříokruhovou lištu CTLS POWER T CONNECTOR RIGHT 1 (T-R1) bílá 8241 Nowodvorski

CTLS POWER T CONNECTOR RIGHT 1 (T-R1) je bílá T-spojka pro tříokruhovou přisazenou lištu Nowodvorski CTLS. Spojuje tři úseky lišty do odbočky ve tvaru písmene T a vede napájení do všech tří ramen.

K čemu slouží a s čím je kompatibilní

Slovo POWER v názvu znamená, že spojka má vodivé kontakty: proud jí prochází do dalších úseků lišty, takže svítidla na každém rameni odbočky svítí z jednoho napájecího bodu. Sama spojka nepřivádí napětí ze sítě – k tomu slouží v systému CTLS samostatná napájecí koncovka.

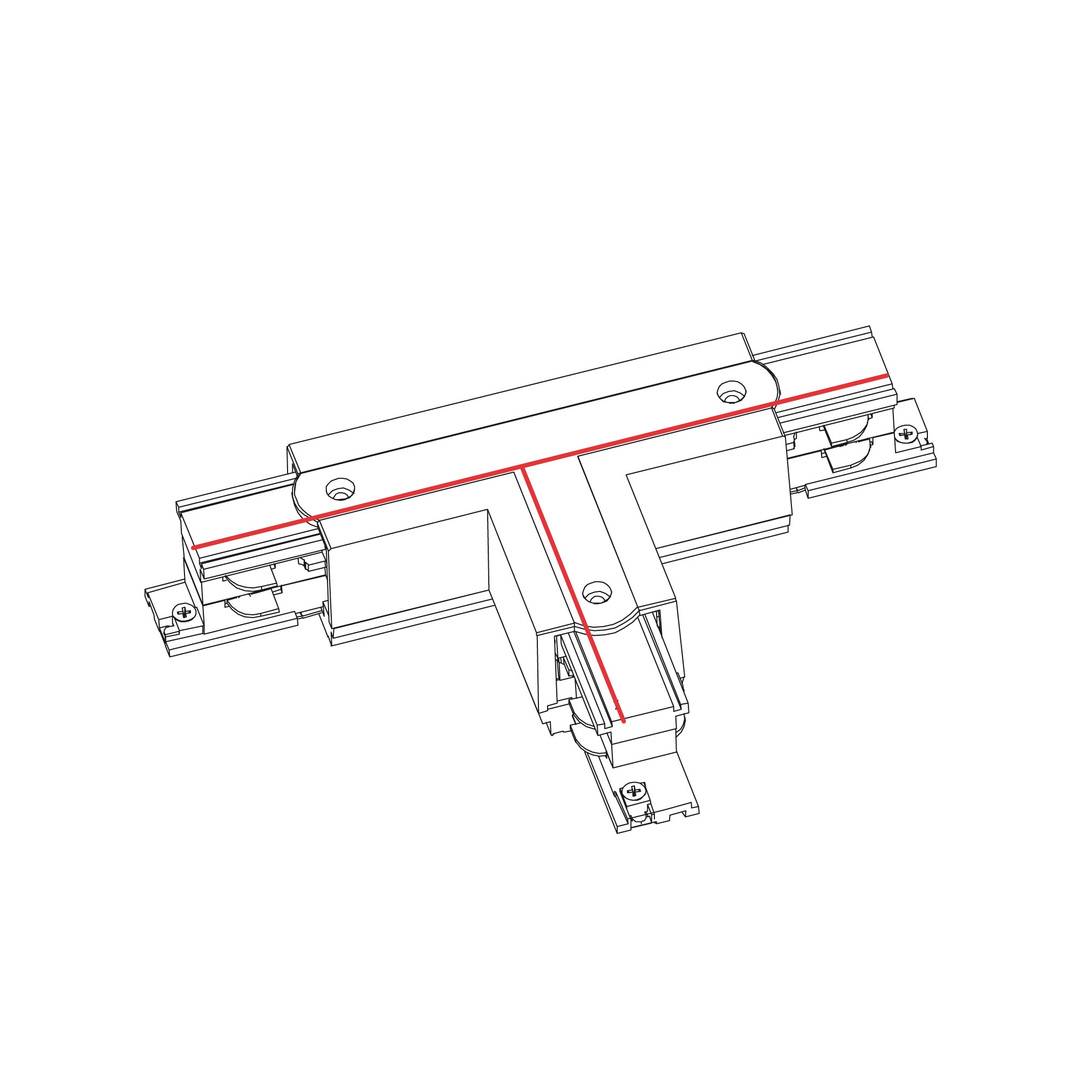

Spojka se hodí výhradně k lištám systému CTLS (Commercial Track Light System). T-spojky pro tříokruhové lišty se vyrábějí v pravém a levém provedení podle toho, na které straně vede ochranný vodič; tato nese označení RIGHT 1 (T-R1). Provedení je proto nutné sladit s plánem rozvržení lišt ještě před objednávkou.

Elektrické parametry

Spojka pracuje při napětí 220–230 V a frekvenci 50/60 Hz a její zatížitelnost je 16 A, tedy 3,7 kVA. To je horní hranice celkového příkonu svítidel napájených přes tuto odbočku, proto se u delší trasy vyplatí sečíst příkon všech svítidel za spojkou.

Jde o prvek třídy ochrany I, takže lištová instalace musí mít průběžný ochranný vodič. Krytí IP20 omezuje použití na interiéry, což odpovídá určení, které uvádí výrobce.

Provedení a obsah balení

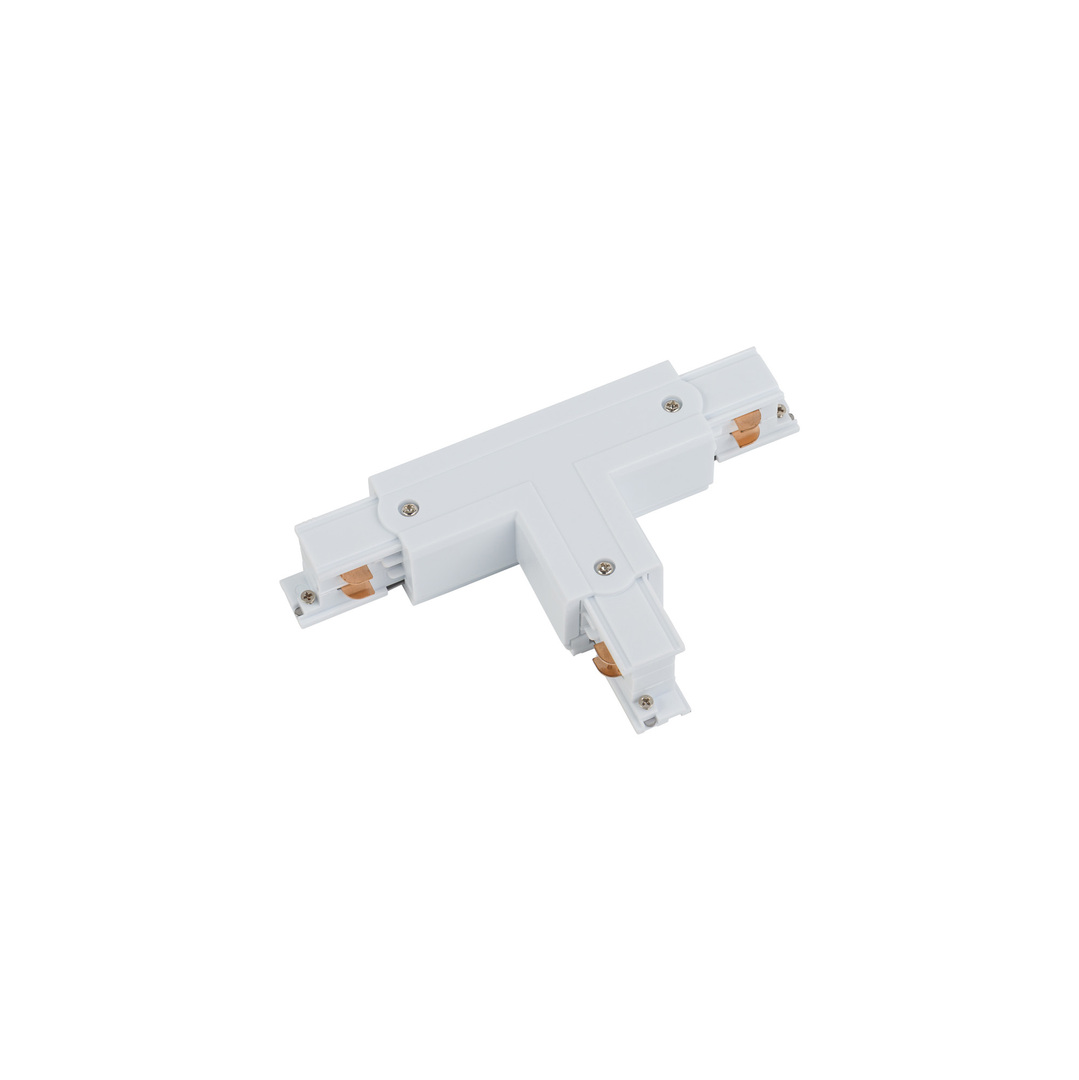

Tělo je z bílého plastu a kontakty z mědi. Část zasouvaná do lišty je dlouhá 3,4 cm. V balení je pouze spojka; lišty, napájecí koncovka a svítidla se kupují zvlášť. Stejná spojka je k dispozici také v černé barvě pod symbolem 8242.
