Stříbrná kartáčovaná vestavná objímka LED Labs GABI 20-1320-06 nastavitelná 90 mm otvor 67 mm

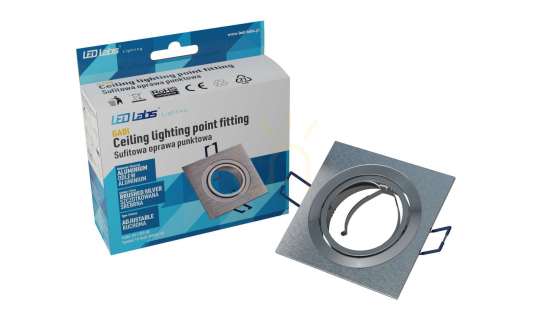

LED Labs GABI 20-1320-06 je čtvercový vestavný bodový rám ve variantě z kartáčovaného stříbrného hliníku. Vnější deska měří 90 × 90 mm a celková výška konstrukce je 22 mm. Vnitřní kruhovou část lze naklápět a po montáži měnit směr světla. Výrobek je pouzdrem pro zdroj MR16, nikoli hotovou lampou se žárovkou a paticí.

Naklápěcí směrový prstenec

Pohyblivá část umožňuje odklonit osazený zdroj a namířit svazek na vybranou plochu. To se hodí při zvýraznění stěny, police, obrazu nebo komunikační trasy, pokud pevný svislý směr nestačí. Rozsah úhlu výrobce neudává, a proto je třeba nastavení posoudit až s kompatibilním zdrojem. Čtvercová deska zůstává v podhledu pevná a pohybuje se pouze vnitřní kruhový prvek. Instalační fotografie ukazuje rám s ilustračním světelným zdrojem, který není součástí balení.

Montážní otvor Ø67 mm

Oficiální katalogový list uvádí vestavnou montáž, rozměry 90 × 90 × 22 mm a kruhový otvor o průměru 67 mm. Boční pružiny přitlačí rám k povrchu podhledu. Před vyříznutím je nutné ověřit volný prostor nad deskou, polohu profilů a požadavky zvoleného zdroje i samostatné patice. Příliš velký otvor neposkytne správnou oporu. Rám je z hliníkového odlitku se stříbrným kartáčovaným povrchem a má krytí IP20.

Zdroj MR16 a patice samostatně

Výrobce označuje jako kompatibilní zdroj MR16, ten se však prodává odděleně; patice rovněž není v sadě. Napětí, příkon, barvu, světelný tok a stmívání proto určuje kombinace zdroje, objímky a napájení, nikoli samotný rám GABI. Katalogová karta obsahuje symbol třídy III, který je nutné zohlednit při návrhu celého obvodu. Elektrickou montáž má po vypnutí napájení provést odborník. IP20 omezuje použití na suchý interiér. Před nákupem je třeba ověřit rozměrovou shodu MR16 a objímky s držákem i potřebný prostor pro odvětrání nad stropem.
