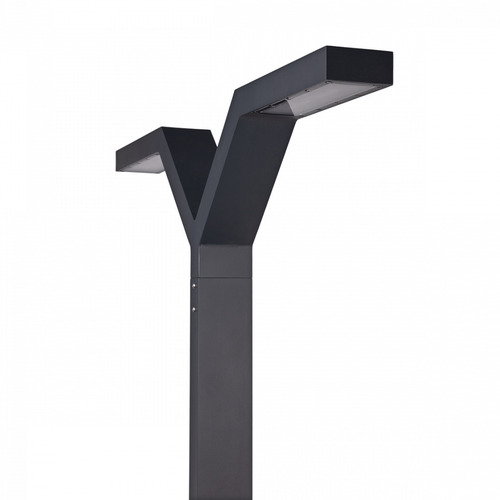

TRYSIL 1039BL je kompletní stožárové svítidlo: čtyřmetrový stožár z hliníkového protlačovaného profilu zakončený vidlicí ve tvaru písmene Y, na níž jsou usazeny dvě obdélníkové hlavice s roztečí 118 cm. Kupuje se jedna položka — stožár i hlavice tvoří jeden produkt.
Rozložení světla
Světlo je rozptýlené, polokulové a směřuje dolů. Podíl světla vyzářeného vzhůru činí ULOR 0,4% a klasifikace BUG je B2-U2-G1 — prakticky celý tok dopadá na chodník či cestu, nikoli na oblohu. To má váhu všude, kde platí požadavky na světelné znečištění nebo kde sousedí chráněné území.
Světelně technické parametry
Svítidlo má příkon 40 W (samotné LED moduly 34,8 W) a vydává 4145 lm ze svítidla při 6648 lm toku diod — účinnost svítidla je 103,6 lm/W. Barva světla 4000 K, podání barev CRI 80, barevná konzistence SDCM3, účiník PF 0,96. Deklarovaná životnost: L70B50 > 102 000 hodin. Energetická třída světelných zdrojů: C.
Řízení DALI2
Vestavěný je elektronický předřadník DALI2, svítidlo se tedy hodí do instalací s centrálním řízením: časových plánů nočního útlumu, skupinového stmívání, integrace do městského systému. Zapínací proud činí 10 A / 50 µs, což je podstatné při dimenzování jištění mnoha stožárů na jednom okruhu.
Odolnost a servis
Krytí IP65, mechanická odolnost IK10, kryt z průhledného strukturovaného polykarbonátu, UV stabilizovaného, se silikonovým těsněním. Provozní rozsah −20 až +45 °C. Výrobce počítá se servisem: vyměnitelný je jak LED modul, tak předřadník, a to osobou s oprávněním; ke svítidlu existuje servisní sada ZS1039zx0009. To je u integrovaných svítidel vzácné a reálně prodlužuje život instalace.
Instalace
Svítidlo patří do třídy ochrany I — vyžaduje připojení ochranného vodiče. Napájení 220–240 V AC, 50/60 Hz. Svorky přijmou vodiče do 5 × 4 mm², průběžné propojení k dalšímu stožáru do 5 × 2,5 mm²; maximální průměr kulatého kabelu je 13,6 mm. Montáž podle návodu přiloženého ke svítidlu, osobou s odpovídající kvalifikací. Montážní příslušenství (základ, kotvy) se kupuje zvlášť.
Verze a možnosti

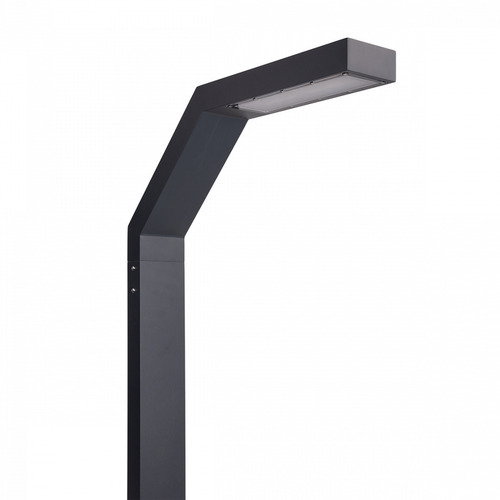

Tentýž model je ve třech standardních barvách: černá RAL 9005 (1039BL), hliník RAL 9006 (1039AL) a grafit RAL 7016 (1039GR). Na objednávku nabízí Norlys provedení ve třídě ochrany II, barvu 2700 K, jiný tok, verzi s přepěťovou ochranou (SPD), jinou barvu z palety RAL i jinou výšku stožáru. Rodina TRYSIL zahrnuje také jednohlavicové verze a nízké sloupky.
Technické parametry
- Položka výrobce: 1039BL (černá RAL 9005)
- EAN: 7042890103969
- Kolekce: TRYSIL (NORLYS)
- Typ: stožárové svítidlo, integrovaný stožár, dvojitá hlavice
- Rozměry: 118 × 24 × 400 cm
- Hmotnost: 28,1 kg netto / 30,9 kg brutto
- Balení: 44 × 38 × 232 cm
- Materiál: protlačovaný práškově lakovaný hliník; průhledný strukturovaný UV stabilizovaný PC kryt; silikonové těsnění
- Světelný zdroj: 4 LED moduly, vyměnitelné servisem
- Příkon svítidla: 40 W (LED moduly 34,8 W)
- Tok svítidla: 4145 lm (tok zdrojů 6648 lm)
- Účinnost svítidla: 103,6 lm/W (zdroj 191 lm/W)
- Teplota chromatičnosti: 4000 K
- CRI 80, SDCM3, PF 0,96
- ULOR: 0,4%; klasifikace BUG: B2-U2-G1
- Životnost: L70B50 > 102 000 h
- Řízení: DALI2; zapínací proud 10 A / 50 µs
- Napájení: 220–240 V AC, 50/60 Hz
- Třída ochrany: I; IP65; IK10
- Okolní teplota: −20…+45 °C (jmenovitá +25 °C)
- Energetická třída světelných zdrojů: C
- Servisní sada: ZS1039zx0009
