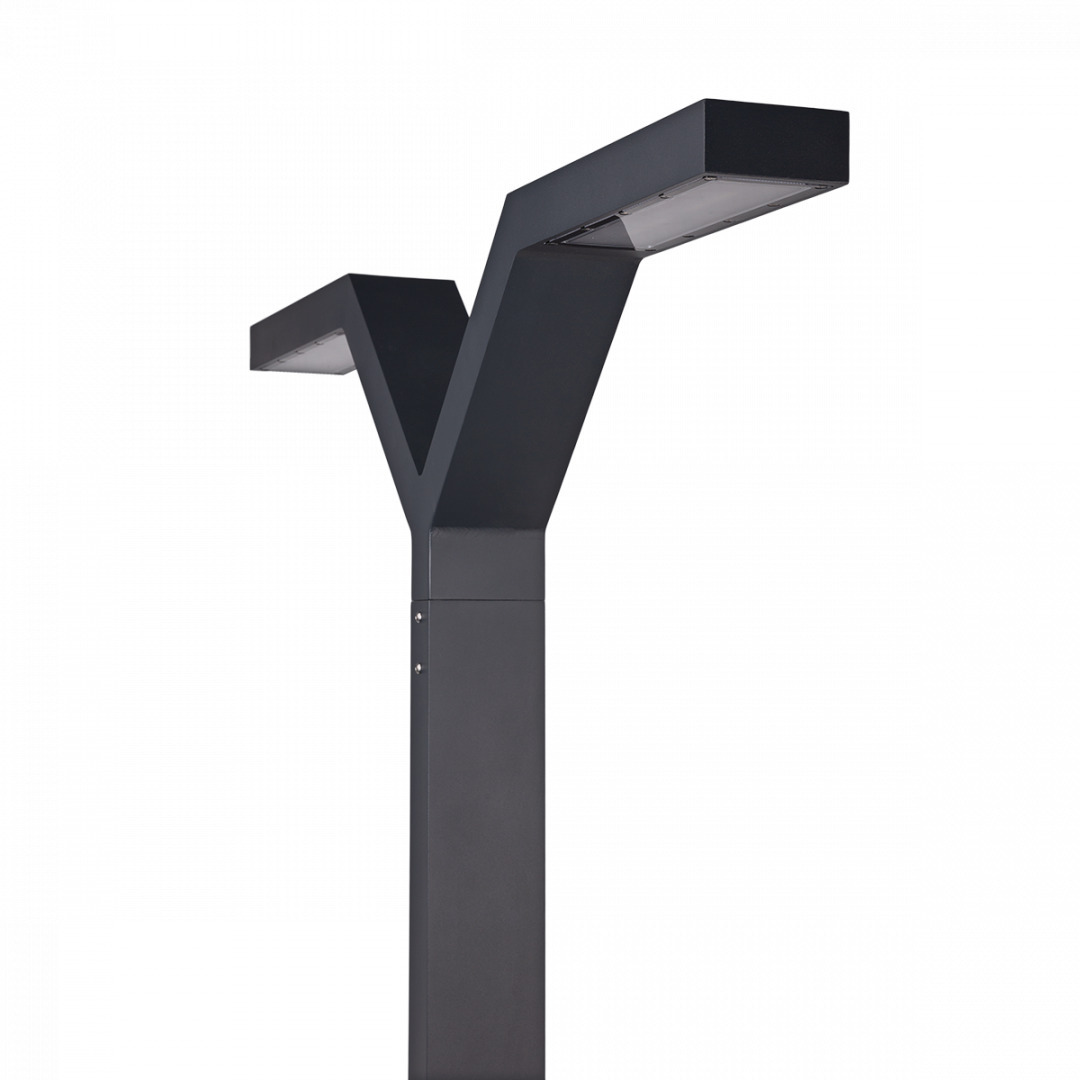

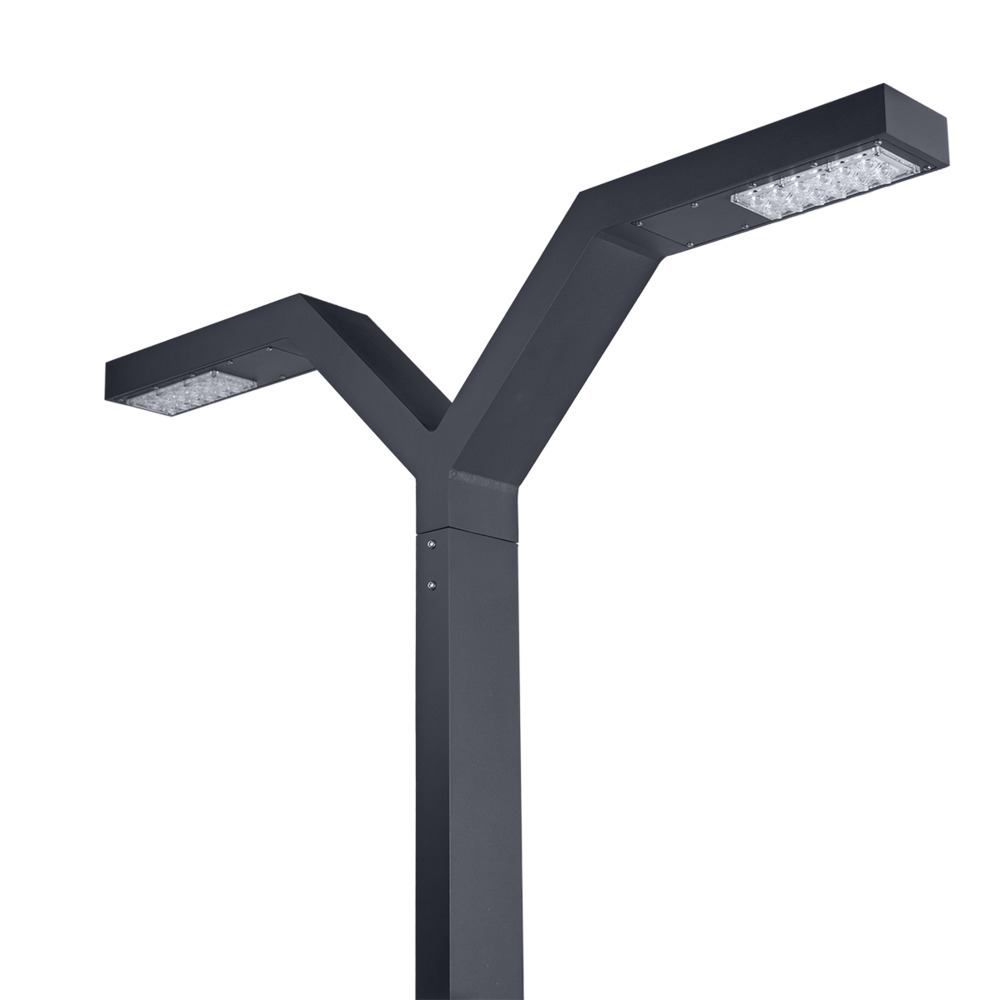

TRYSIL 1011BL je kompletní stožárové svítidlo: stožár o výšce 263 cm z hliníkového protlačovaného profilu, zakončený vidlicí se dvěma hlavicemi s roztečí 118 cm. Provedení černé, RAL 9005. Kupuje se jedna položka — stožár i hlavice tvoří celek.
Směrová čočka, nikoli obyčejný kryt
V optice je použita čočka Ledil typu SCL s rozložením IESNA typ II/III. Jde o asymetrické rozložení navržené k osvětlení podél trasy — chodníku, příjezdové cesty — nikoli rovnoměrně do všech stran. V praxi to znamená, že při stejném příkonu lze stožáry rozestavět dál od sebe, protože světlo jde tam, kde je potřeba.
Kolik světla míří k obloze
Podíl světla vyzářeného vzhůru činí ULOR 0,9% a klasifikace BUG je B1-U2-G1. Tam, kde osvětlovaná plocha sousedí s obytnou zástavbou či chráněným územím, je to konkrétní argument.
Blikání — čísla, která stojí za srovnání
Výrobce deklaruje PstLM ≤ 0,1 a SVM ≤ 0,1. Unijní limity jsou 1,0 a 0,4, TRYSIL je tedy o řád níž, nikoli těsně pod hranicí. To má význam tam, kde se lidé zdržují delší dobu, a při provozu kamer.
DALI2 a NightDim
Svítidlo má vestavěný předřadník DALI2 a funkci NightDim (XI FP NLD) — samostatné útlumování v nočních hodinách bez řídicího systému. U menších instalací, kde se nevyplatí budovat sběrnici DALI, znamená to reálnou úsporu bez další kabeláže. Zapínací proud je 21 A / 225 µs, což je podstatné při jištění několika stožárů na okruhu.
Světelně technické parametry
Dva LED moduly mají příkon 13 W, celé svítidlo 16,3 W a ven vychází 2293 lm při 2509 lm toku zdrojů — účinnost 140,7 lm/W, velmi vysoká hodnota. Barva 4000 K. Podání barev je CRI 70, barevná konzistence SDCM5 — parametry typické pro osvětlení komunikací, nikoli pro místa, kde se posuzují barvy. Životnost L90B10 100 000 h podle LM-80; předřadník rovněž 100 000 h.
Odolnost a montáž
Krytí IP65, mechanická odolnost IK10, kryt z čirého polykarbonátu stabilizovaného UV. Provozní rozsah −20 až +45 °C. Třída ochrany I — vyžaduje ochranný vodič. Svorky přijmou do 5 × 4 mm², průběžné propojení k dalšímu stožáru do 5 × 2,5 mm². Kotvicí prvky se kupují zvlášť: montážní adaptér 1259, zemní kotva 180 nebo kotva k zabetonování 3091. Hmotnost 21,3 kg netto / 23,7 kg brutto. K dispozici je servisní sada ZS1011zx0009.
Provedení
Tentýž model je ve třech barvách: černá RAL 9005 (1011BL), hliník RAL 9006 (1011AL) a grafit RAL 7016 (1011GR). Na objednávku dodá Norlys jinou barvu z palety RAL.
Technické parametry
- Položka výrobce: 1011BL (černá RAL 9005)
- EAN: 7042890101163
- Kolekce: TRYSIL (NORLYS)
- Typ: stožárové svítidlo, dvojitá hlavice
- Rozměry: 118 × 24 × 263 cm; balení 44 × 38 × 232 cm
- Hmotnost: 21,3 kg netto / 23,7 kg brutto
- Materiál: protlačovaný práškově lakovaný hliník; čirý UV stabilizovaný PC kryt
- Optika: čočka Ledil SCL, rozložení IESNA typ II/III
- Světelný zdroj: 2 LED moduly
- Příkon svítidla: 16,3 W (moduly 13 W)
- Tok svítidla: 2293 lm (zdroje 2509 lm)
- Účinnost: 140,7 lm/W
- Teplota chromatičnosti: 4000 K
- CRI 70; SDCM5; PF 0,92; THD 7%
- ULOR: 0,9%; BUG: B1-U2-G1
- Blikání: PstLM ≤ 0,1; SVM ≤ 0,1
- Životnost: L90B10 100 000 h; předřadník 100 000 h
- Řízení: DALI2 / NightDim (XI FP NLD); zapínací proud 21 A / 225 µs
- Napájení: 220–240 V
- Třída ochrany: I; IP65; IK10
- Okolní teplota: −20…+45 °C
- Záruka: 5 let; antikorozní záruka 25 let
- Příslušenství zvlášť: adaptér 1259, zemní kotva 180, kotva k zabetonování 3091
