Napájecí přívod s elektronickým přepínačem fází Trio DUOLINE 701131, matně bílý

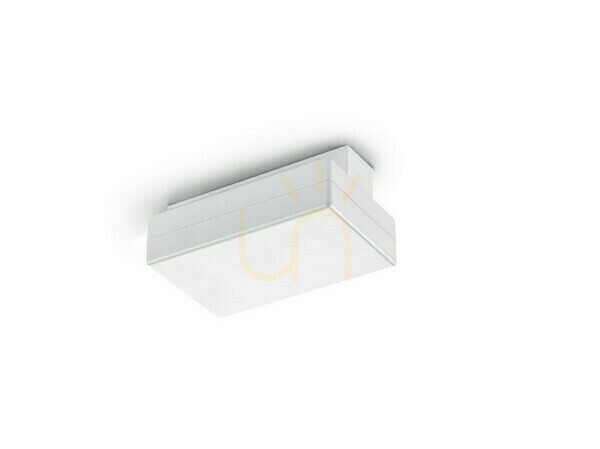

Trio DUOLINE 701131 je napájecí přívod s elektronickým přepínačem fází pro dvoufázový lištový systém DUOline. Obdélníkové plastové pouzdro má matně bílou povrchovou úpravu. Nejde o reflektor ani o kompletní osvětlení: tento díl propojuje elektrickou instalaci s lištou a umožňuje ovládat dvě skupiny svítidel.

Dvě světelné skupiny i s třížilovým přívodem

Elektronický přepínač umožňuje využít dvě skupiny osvětlení také při napájení třížilovým kabelem. Opakovaným stisknutím nástěnného vypínače nebo stmívače lze volit jednotlivé skupiny i obě současně. To je důležité při návrhu sestavy, v níž má část svítidel pracovat nezávisle na ostatních. Samotný přívod neurčuje barvu světla, světelný tok ani směr osvětlení; tyto vlastnosti závisejí na vybraných svítidlech.

Možnost stmívání je nutné posoudit společně se svítidly a použitým ovládáním. Přepínač fází sám nezaručuje, že každé připojené svítidlo bude stmívatelné. Při výběru dílů ověřte označení DUOline na lištách a ostatních součástech. Podobný vzhled jiného lištového systému ještě neznamená vzájemnou kompatibilitu.

Koncové nebo středové napájení

Přívod lze použít na konci lišty nebo jako středové napájení. Maximální zatížení je 200 W na každou fázi. Nejde o výkon světelného zdroje zabudovaného v pouzdře, ale o limit připojené skupiny. Při plánování proto zkontrolujte zatížení každé skupiny samostatně. Provozní napětí činí 230 V při 50 Hz; tento díl není nízkonapěťový zdroj pro LED instalaci.

Pro spojení přívodu s lištou jsou zapotřebí další spojky DUOline: jedna pro koncové napájení a dvě pro středové napájení. Zahrňte je do plánu sestavy; samotný přívod není kompletním systémem. Při volbě spojů musí být podle pokynů výrobce zachována návaznost ochranného vodiče.

Rozměry a montáž sestavy

Pouzdro má šířku 9,5 cm, výšku 5,1 cm a hloubku 13,5 cm. Před montáží porovnejte rozměry s místem přívodu kabelu a zamýšleným vedením lišty. Výrobce uvádí montáž na stěnu i na strop. Jednoduchý tvar slouží jako technická součást, nikoli dekorativní stínidlo; matně bílý povrch lze sladit s bílými díly DUOline. Instalaci systému má provést kvalifikovaný elektrikář podle pokynů výrobce.
