Montážní profil LUMINES TALIA M3 černě lakovaný 2,02 m

Není to profil na pásek — je to nosná konstrukce pro profil TALIA

TALIA M3 není kanál, do kterého se vkládá LED pásek. Je to montážní profil: hliníková konstrukce zapuštěná do sádrokartonu, do níž se teprve zasouvá vlastní světelný profil TALIA nebo inTALIA. Díky tomu TALIA — svou povahou přisazený profil — zmizí v rovině stropu a viditelná zůstane jen svítící spára. Samotný M3 tedy neobsahuje ani kryt, ani pásek, ani koncovky světelného profilu; je to konstrukční díl kupovaný spolu se zbytkem systému.

Rozměry a způsob osazení

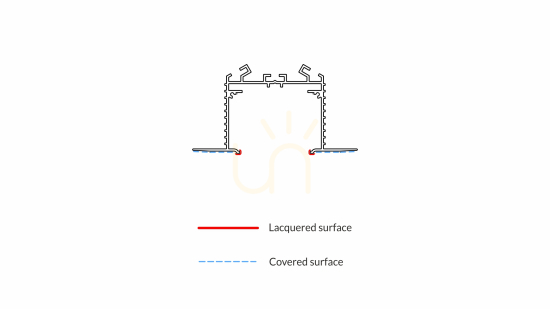

Průřez má 97,4 mm celkové šířky a 52,6 mm výšky. Široká příruba po obou stranách je určena k zatmelení — viditelná zůstává jen úzká hrana kolem otvoru 41,7 mm, vnitřní hloubka kanálu je 41,2 mm. Výrobce to na svém výkresu výslovně vyznačuje: lakovaná je pouze viditelná hrana, příruby jsou krytá plocha. Tato délka měří 2020 mm; skladem jsou také 1000 a 3000 mm a nestandardní délky do 6 m na objednávku.

Nastavení a směr světla

Ve spojení s meziprofilovou spojkou TALIA (14-3041-03) lze profil TALIA posouvat svisle vůči M3 a navíc jej naklonit — tak nasměrujete světlo na stěnu, polici nebo do prostoru místo kolmo dolů. Upevňuje se montážními pružinami (14-5001-00), jako běžná sádrokartonová vestavná svítidla.

Únosnost, kterou je dobré znát

Výrobce uvádí mez, při níž profil TALIA z nosiče M3 vypadne: svislé zatížení 3,5 kg na metr. Doporučený počet spojek jsou 3 kusy na metr — u dlouhých sestav nebo těžšího krytu je to číslo, které patří do návrhu, ne až za montáž.

Zbytek systému

Pro M3 jsou určeny hliníkové koncovky ve dvou provedeních — plné (černá 12-0762-11) a jednoduché (černá 12-0772-11) — a spojky: rovná 14-3032-02, úhlová 90° 14-3030-01, úhlová 120° 14-3036-01 a úhlová příčná 14-3038-01. Úseky lze spojovat do delších sestav. Napájecí zdroj sedí podle návrhu uvnitř nebo vně profilu. Krytí je IP20 — konstrukce není utěsnitelná ani pojezdová.

Technické údaje

• Kód výrobce: 10-0535-20
• Typ: montážní (konstrukční) profil pro TALIA a inTALIA
• Délka: 2020 mm
• Průřez: šířka 97,4 mm, výška 52,6 mm
• Viditelný otvor: 41,7 mm; hloubka kanálu 41,2 mm
• Barva: černá lakovaná
• Montáž: zapuštění do sádrokartonu na montážní pružiny
• Spojování úseků: ano
• Umístění zdroje: uvnitř nebo vně profilu
• Mezní zatížení TALIA v M3: 3,5 kg/m; doporučeny 3 spojky na metr
• IP20, neutěsnitelný, nepojezdový
