LED profil LUMINES typ Y inox eloxovaný 1 m

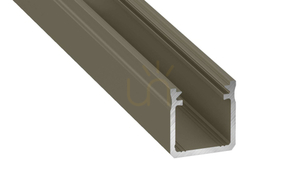

LUMINES Y je přisazený hliníkový profil s eloxovanou povrchovou úpravou INOX, v délce 1 m. Obdélníkový průřez měří 17,0 mm na šířku a 18,0 mm na výšku a zvýšené boční stěny zakrývají pásek z pohledu pozorovatele.

Jaký pásek a jaký zdroj

Kanál uvnitř profilu je 14,0 mm široký a 15,5 mm hluboký, drážka pod kryt měří 11,4 mm. Výrobce uvádí maximální šířku LED pásku 12 mm, takže běžné 8mm a 10mm pásky projdou volně, pásky širší než 12 mm ne.

Napájecí zdroj se umisťuje mimo profil — v kanálu na něj není místo. Volí se podle příkonu a napětí použitého pásku a kupuje se zvlášť, stejně jako samotný pásek.

Co je nutné dokoupit

Profil se prodává samostatně — bez krytu, koncovek, pásku a napájecího zdroje. K metrovému kusu se hodí:

• kryt BASIC 1 m, PMMA: transparentní 11-2213-10, mrazený 11-2212-10, mléčný 11-2211-10, frosted mléčný 11-2216-10, černý 11-2017-10, čočkový Lens 15 11-2060-10 a Lens 30 11-2080-10
• koncovky v barvě inox: s otvorem pro kabel 12-0093-00, bez otvoru 12-0093-01
• montážní profil Y M1 10-0674-10 — nastaví pásek do různé výšky v kanálu
• závěs 14-6045-00, stříbrná lanka 14-2011-02, bezdotykový vypínač 14-7052-00

Montáž a omezení

Profil se připevňuje oboustrannou páskou nebo montážními držáky; výrobce jej určuje k přisazené montáži do nábytku a také k zavěšení jako dekorativní prvek. S montážním profilem Y M1 lze pásek usadit do jiné výšky v kanálu, což mění úhel, pod kterým světlo vychází zpod krytu.

Kusy tohoto profilu nelze spojovat do jedné souvislé linie — delší pruh se skládá ze samostatných kusů nebo se objednává jako nestandardní rozměr do 6 m. Profil není pojezdový, na podlahu, po které se jezdí, se tedy nehodí. Samotný profil bez krytu a těsnění nemá deklarované krytí; teprve sestava s vhodným krytem a těsněním dává IP68, běžná sestava s krytem IP20.
