LED profil LUMINES typ Y bílý lakovaný 2,02 m

LUMINES Y v bílé lakované úpravě je hliníkový profil pro vytvoření lineárního osvětlení pomocí LED pásku. Varianta 10-0091-20 má podle aktuální dokumentace výrobce délku 2020 mm, tedy 2,02 m. Obdélníkový průřez a rovné stěny tvoří součást systému, nikoli hotový světelný zdroj.

Rozměry pro návrh nábytkové sestavy

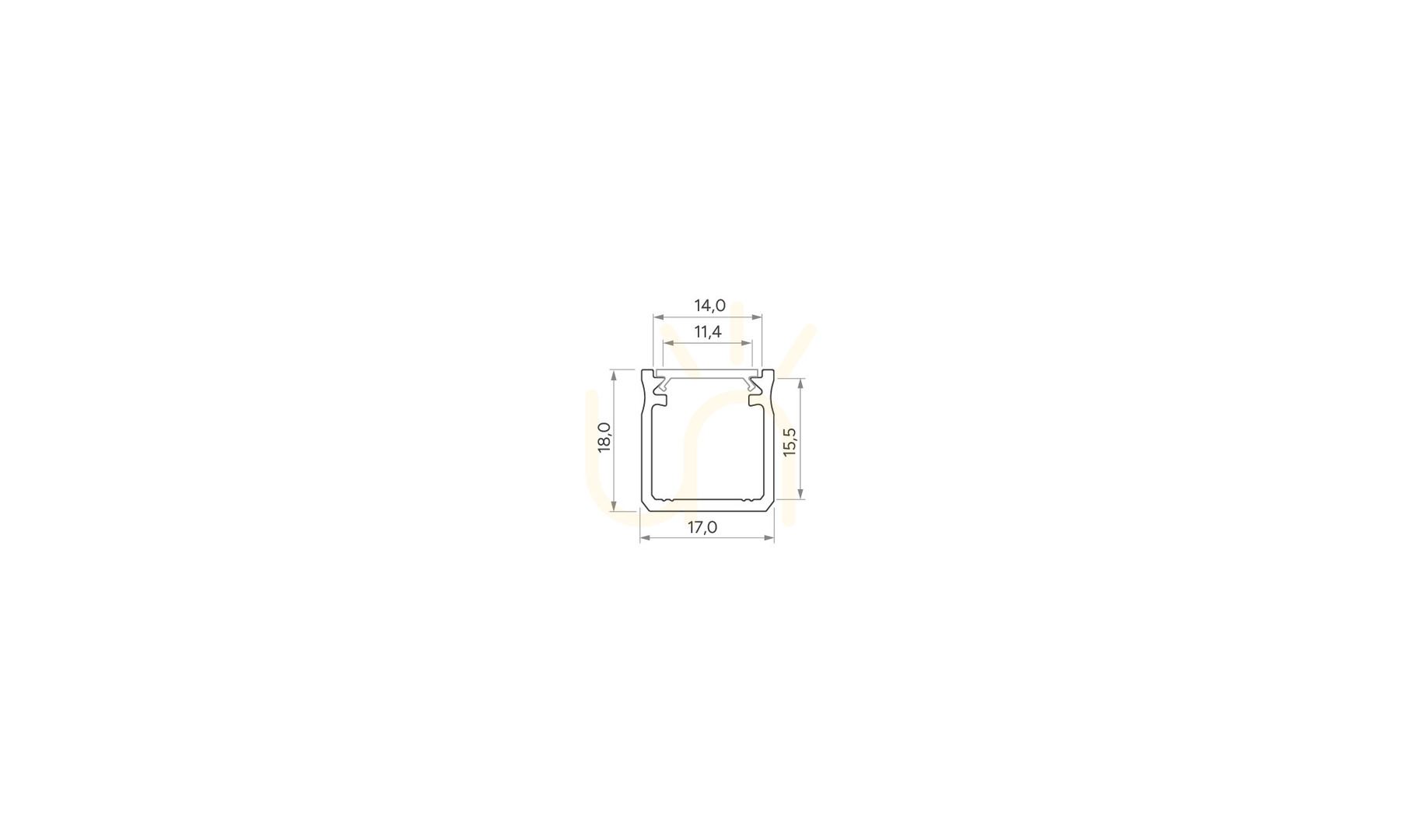

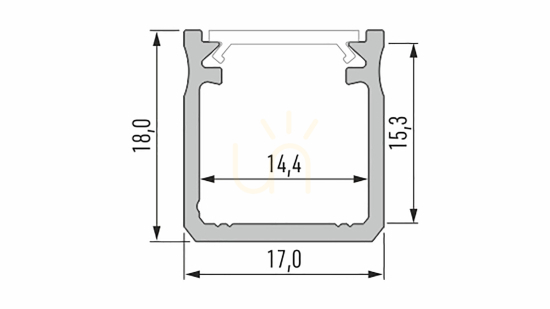

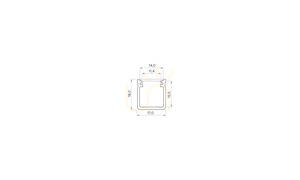

Profil je široký 17 mm a vysoký 18 mm. Výrobce jej určuje pro LED pásky do šířky 12 mm. Při výběru pásku proto kontrolujte nejen délku, ale také šířku; jde o dvě samostatné podmínky. Vnější rozměry profilu porovnejte s místem pod policí nebo u hrany nábytku ještě před návrhem upevnění.

Bílý lak a jednoduchý tvar bez ozdob odpovídají moderním a minimalistickým sestavám. Vzhled výsledné světelné linie závisí také na zvoleném difuzoru a pásku. Barva samotného profilu proto neurčuje barvu vyzařovaného světla.

Systém Y s difuzorem BASIC

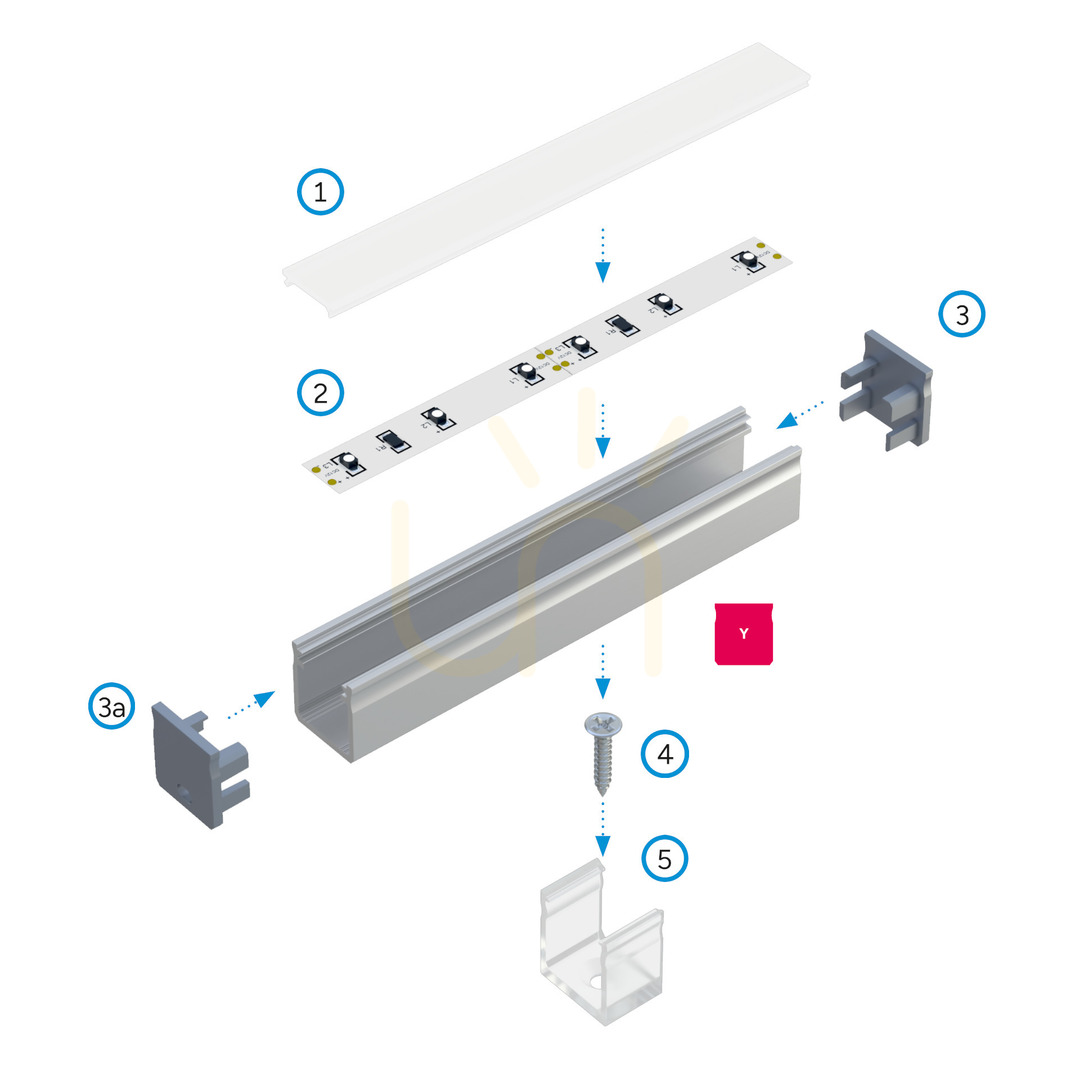

Profil je kompatibilní s difuzorem BASIC. Výrobce nabízí několik jeho provedení, takže výběr krytu je další samostatnou součástí návrhu. Fotografie sestavené instalace není důkazem, že samotný profil obsahuje všechny vyobrazené díly.

Pomocný montážní profil Y M1 umožňuje měnit výšku uložení LED pásku uvnitř profilu Y a tím dosáhnout různých úhlů vyzařování. Tato možnost patří k doplňkovému systémovému dílu, nejde o nastavení délky profilu. Napájecí zdroj má být umístěn mimo profil; při návrhu je proto nutné počítat i s jeho prostorem a vedením kabelů.

Povrchová montáž nebo zavěšení

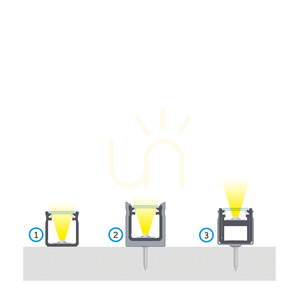

LUMINES uvádí povrchovou montáž v nábytku i použití v zavěšených dekorativních instalacích. Schémata ukazují upevnění oboustrannou páskou, montážními úchyty a variantu s profilem Y M1. Pro zavěšenou instalaci se volí odpovídající příslušenství systému Y.

Určení zahrnuje dekorativní linie u polic a skříněk, také v kuchyňské sestavě nebo šatně. Samotný profil neurčuje jas, teplotu chromatičnosti ani napětí kompletní sestavy: tyto vlastnosti závisejí na vybraných LED zdrojích a napájení. Bez dalších opatření také nepřiděluje celé instalaci konkrétní stupeň krytí.
