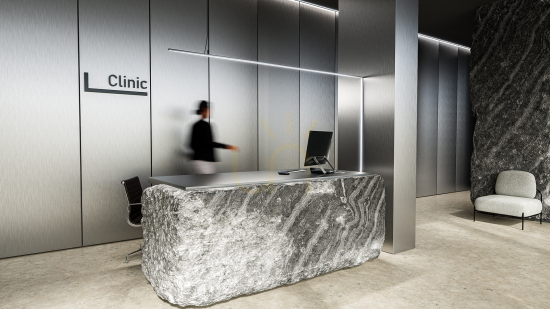

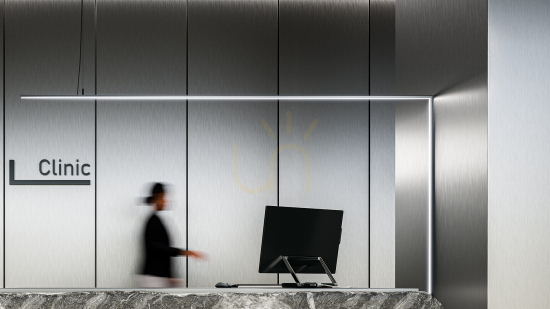

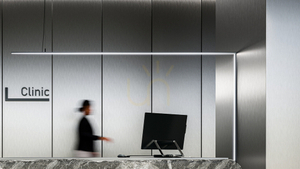

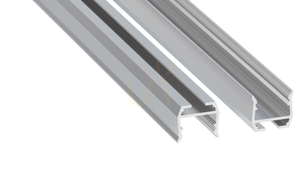

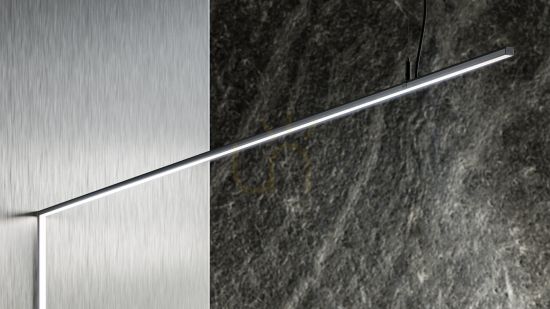

axel je hliníkový profil ze série LUMINES Design+ určený pro LED pásky v nábytku a v interiérových detailech — montovaný na povrch nebo zavěšený na lankách. Tato verze je surová: hliník bez eloxu a bez laku.
Co znamená „surový“
Surový profil stojí méně než eloxovaný nebo lakovaný, protože se u něj vynechává povrchová úprava. To má dva důsledky. Zaprvé jej můžete nalakovat do barvy nábytku nebo stěny, což elox bez přípravy povrchu nepřijme. Zadruhé surový hliník nemá ochrannou vrstvu a časem matní; v interiéru to nehraje roli, do vlhka ale tento profil není. Pokud chcete hotový a trvanlivý povrch, tentýž profil existuje v eloxovaných a lakovaných variantách.
Rozměry a pásek

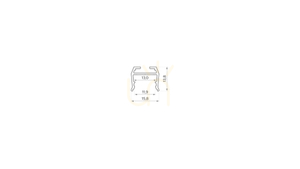

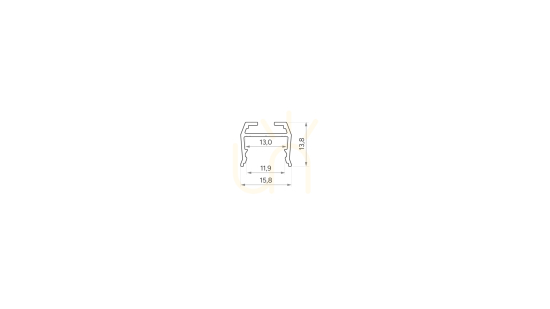

Průřez profilu je 15,8 × 13,8 mm, vnitřní kanál má nahoře 13,0 mm a u dna 11,9 mm. Výrobce připouští LED pásky do šířky 12 mm — což pokryje prakticky každý běžný pásek 8 mm a 10 mm i většinu dvanáctimilimetrových COB. Tento kus měří 2,02 m (2020 mm); stejný profil se dodává i v délkách 1,0 m a 3,0 m.
Konstrukční řešení
Boční hrany jsou ztenčené na konstrukční minimum, takže po montáži je vidět především linie světla, a ne pouzdro. Dno je zesílené — lépe odvádí teplo z pásku, což se přímo promítá do životnosti diod. Do dna lze vyvrtat otvory se zahloubením, aby hlavy vrutů lícovaly s povrchem a nepřekážely pásku. Úchyty závěsů jsou skryté uvnitř konstrukce.
Co potřebujete kromě profilu
Profil je jen tělo. Zvlášť se volí stínidlo (řada nano: OPAL, CLEAR nebo BLACK — nacvakávané shora), koncovky (hliníkové nebo ABS, s otvorem i bez), LED pásek a napájecí zdroj — ten se umisťuje mimo profil. K montáži jsou k dispozici držáky axel, lankové závěsy, držáky kabelu Ø 5 mm a spojky: přímá, úhlová 90°, úhlová 120° a příčná úhlová.
Montáž a těsnost
Profil se kotví na vrut, na oboustrannou pásku, na držák nebo na závěs. Ve standardu sestava pracuje v krytí IP20; s odpovídajícím těsněním lze systém axel dotěsnit až na IP68. Světlo vychází kolmo k montážní rovině.
Technické parametry
- Výrobce: Lumines Lighting
- Série: LUMINES Design+
- Systém: axel
- Položka: 10-1360-20
- EAN: 5904405940457
- Typ: hliníkový profil pro LED pásky
- Povrch: surový (hliník bez eloxu a laku)
- Délka: 2,02 m (2020 mm)
- Průřez: 15,8 × 13,8 mm
- Šířka kanálu: 13,0 mm (nahoře), 11,9 mm (u dna)
- Maximální šířka LED pásku: 12 mm
- Tvar: obdélníkový
- Montáž: na povrch nebo zavěšená (vrut, oboustranná páska, držák, lanko)
- Směr vyzařování: kolmo k montážní ploše
- Krytí: IP20 (možnost dotěsnění na IP68)
- Umístění zdroje: mimo profil
- Materiál: hliník
- Stínidlo, koncovky, pásek a zdroj: nejsou součástí
