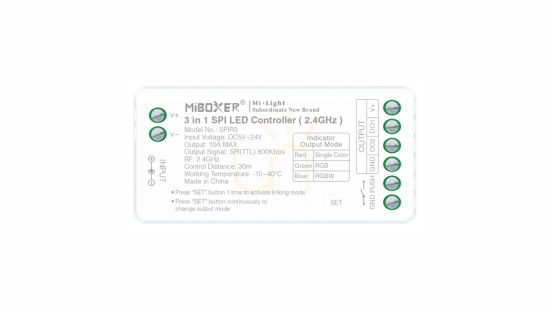

LED ovladač MiBoxer SPIR3 SPI pixel 5-24V 10A RF 2,4GHz MONO/RGB/RGBW

SPIR3 je ovladač pro adresovatelné SPI pásky — takové, kde každý pixel nese vlastní čip a svítí nezávisle na sousedovi. Pracuje při DC 5–24 V, unese až 10 A a povely přijímá rádiem v pásmu 2,4 GHz.

Adresovatelný pásek není totéž co běžný RGB pásek

Na klasickém RGB pásku svítí všechny diody vždy stejnou barvou — ovladač nastaví jeden stav pro celý úsek. Na SPI pásku dostane každý pixel vlastní hodnotu, takže po pásce mohou putovat vlny, komety, přechody i efekt ohně. Podmínkou je ovladač, který takový datový tok umí vytvořit — a tím SPIR3 je. Signál odchází jako SPI (TTL) rychlostí 800 kbps, tedy ve standardu, který běžné pixelové čipy očekávají.

Limit pixelů závisí na režimu

Kapacitu tohoto ovladače nepopisuje metráž, ale počet pixelů: 2048 v režimu MONO (jen stmívání), 1536 pro RGB a 1024 pro RGBW. Čím více kanálů na pixel, tím méně pixelů se vejde do datového rámce — proto tři čísla klesají. U pásku s 60 pixely na metr odpovídá limit RGB zhruba 25 metrům souvislé délky. Samostatným stropem je proud: 10 A je asi 120 W při 12 V a 240 W při 24 V, a obvykle zabere dřív než počet pixelů.

Rádiové ovládání 2,4 GHz a 20 hotových efektů

SPIR3 je přijímač — povely bere z dálkového ovladače nebo panelu MiBoxer v pásmu 2,4 GHz, s dosahem až 30 m ve volném prostoru. Rádio nepotřebuje přímou viditelnost jako infračervený přenos, ovladač tedy může zmizet nad podhledem nebo za nábytkem. V paměti je uloženo 20 dynamických efektů dostupných ihned, bez konfigurace. Tlačítko SET na krytu slouží k párování a nastavení, funkce DND brání samovolnému rozsvícení pásku po návratu napájení a přepínání PUSH umožňuje ovládat instalaci běžným tlačítkem.

Montáž

Kryt měří 74,5 × 36 × 17 mm — vejde se do instalační krabice, nábytkového profilu nebo do prostoru nad stropem. Rozsah provozních teplot je −10…40 °C, takže nevytápěné místnosti jsou přípustné, pokud ovladač zůstane suchý: stupeň krytí výrobce neuvádí. Zdroj DC se volí zvlášť, podle napětí pásku a celkového odběru. Zařízení má certifikaci CE v rozsahu EMC a RED.

Technické údaje

• Výrobce a model: MiBoxer SPIR3
• Typ: ovladač adresovatelných SPI pásků (pixel), RF přijímač
• Napájení DC 5–24 V
• Zatížitelnost výstupu 10 A
• Řídicí signál: SPI (TTL), rychlost 800 kbps
• Podporované režimy pásku: MONO (stmívání), RGB, RGBW
• Max. počet pixelů: 2048 (MONO), 1536 (RGB), 1024 (RGBW)
• Rádiové ovládání 2,4 GHz, dosah až 30 m ve volném prostoru
• 20 vestavěných dynamických efektů
• Funkce DND a přepínání PUSH
• Tlačítko SET pro párování a konfiguraci
• Rozměry 74,5 × 36 × 17 mm
• Provozní teplota −10…40 °C
• Certifikace CE (EMC, RED)
• EAN 6970602185822
