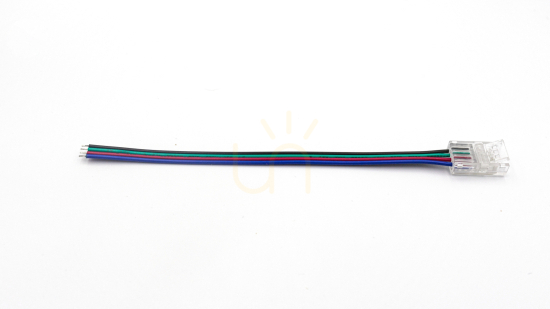

LED Labs PRO B 24-0000-46 je jednostranný konektor s kabelem pro LED pásky RGB/CCT široké 10 mm. Má čtyři kontakty a předem připojený kabel dlouhý 15 cm. Průhledné tělo je z polykarbonátu, vodivé části z mědi.
Výběr podle pásku a prostoru
Tato varianta vytváří přechod z LED pásku na kabel, nikoli přímé spojení dvou úseků pásku. Před výběrem zkontrolujte šířku 10 mm a shodu čtyř kontaktů s použitým páskem. Označení RGB/CCT odpovídá dokumentaci výrobce; nejde o šestipinovou variantu RGB+CCT.
Tělo má rozměry 22 × 14 × 7 mm. Jde o rozměry konektoru, nikoli o šířku kompatibilního pásku, proto je porovnejte s místem připraveným pro spoj. Kabel obsahuje čtyři vodiče, každý s průřezem 0,3 mm². Délka 15 cm určuje dosah připojeného kabelu.
Spojení bez pájení
Kontaktní kolíky propichují desku PCB a tělo se uzavírá zacvaknutím. Připojení pásku proto nevyžaduje pájení. Výrobce uvádí napětí 5, 12 a 24 V DC a maximální proud 2 A. Při výběru je třeba ověřit napětí a zatížení konkrétního obvodu, nejen počet kontaktů.
Konektor lze podle výrobce použít s pásky IP20 i IP65. U pásku IP65 však musí být spoj utěsněn, aby toto krytí zůstalo zachováno. Pouhé připojení pásku s krytím IP65 nezajišťuje utěsnění samotného spoje.
