Stmívače umožňují měnit jas vhodných světelných zdrojů. Nad jídelním stolem tak může být dost světla při práci a méně při večerním posezení, aniž by se měnila samotná lampa. Pro dobrý výsledek je ale důležitější souhra elektroniky než vzhled ovladače. Nástěnný stmívač pro síťové žárovky, přijímač pro LED pásek a ovládací prvek DALI mohou mít podobné kolečko, přesto každý plní jiný úkol.
Začněte u svítidla nebo světelného zdroje: jak se napájí a jaké stmívání výrobce připouští? Označení „stmívatelné“ neznamená spolupráci s libovolným regulátorem. Je třeba sladit způsob řízení, druh zátěže a provozní rozsah. Teprve potom má smysl vybírat mezi otočným knoflíkem, tlačítkem nebo dotykovým panelem.
V obývacím pokoji bývá příjemné oddělit základní osvětlení od lampy na čtení. Ztlumené stropní světlo potom vytváří pozadí, zatímco kniha zůstává dobře osvětlená. V kuchyni je praktické samostatně řídit pracovní plochu a dekorativní linku. Stmívač nenahrazuje vhodné rozmístění svítidel, ale pomáhá využít jednotlivé vrstvy osvětlení.
Do ložnice se může hodit nízká zapínací úroveň, která večer zbytečně neoslní. U pracovního místa naopak často záleží na předvídatelném spuštění s dostatečným jasem. Paměť poslední úrovně, možnost nastavit počáteční jas a chování po výpadku napájení jsou samostatné funkce. Ověřte je u konkrétního zařízení.
Počet zón nepleťte s počtem výstupních kanálů. Zóna představuje skupinu, kterou chcete ovládat společně. Kanály mohou například obsluhovat různé složky jednoho LED pásku. Vícekanálový přijímač proto nemusí automaticky znamenat několik nezávisle stmívaných místností.
U vyměnitelných LED žárovek je důležitá jejich vnitřní elektronika. Patice E27 nebo GU10 určuje připojení, nikoliv podporovaný způsob stmívání. U svítidla s integrovanými LED bývá rozhodující napáječ či předřadník. Ten musí přijímat zamýšlený způsob řízení a správně spolupracovat se světelným modulem.
Pokud má svítidlo vlastní dálkové ovládání nebo aplikaci, zjistěte, zda počítá s trvalým napájením. Přidaný síťový stmívač nemusí být potřebný a může být s elektronikou neslučitelný. U LED pásků zase rozlišujte systém s konstantním napětím a s konstantním proudem. Jeden typ regulátoru není univerzální pro obě řešení.
| Co se bude stmívat | Co ověřit | Důvod |
|---|---|---|
| Stmívatelné síťové LED žárovky | Podporované fázové řízení, LED zátěž a počet zdrojů | Regulátor musí odpovídat elektronice a chování připojených žárovek. |
| Jednobarevný LED pásek s konstantním napětím | Napětí DC, proud a požadované kanály | Stmívač patří do soustavy s vhodným napájením a výstupem. |
| Svítidla s rozhraním DALI | Úlohu ovladače, funkce řízení a napájení sběrnice | Viditelný panel nemusí sám napájet ani přímo regulovat svítidla. |
| Předřadníky s 0–10 V nebo 1–10 V | Konkrétní rozhraní a způsob vypnutí | Podobné označení nenahrazuje kontrolu požadavků zařízení. |
| Chytré svítidlo s vlastním řízením | Doporučenou obsluhu a reakci na přerušení napájení | Elektronika potřebuje podmínky, pro které byla navržena. |
Fázový stmívač upravuje průběh síťového napětí dodávaného vhodné zátěži. Setkáte se s řízením náběžnou nebo sestupnou hranou, případně s anglickými názvy leading edge a trailing edge. Jde o odlišné postupy. Zdroj nebo jeho napáječ musí konkrétní metodu podporovat.
Starší stmívač pro klasické žárovky nemusí po přechodu na LED fungovat správně. Může mít příliš vysokou minimální zátěž nebo jinak nevhodnou charakteristiku. Údaj o vysokém příkonu klasických žárovek proto není totéž jako dovolené zatížení LED. Hledejte údaje platné pro skutečně připojované zdroje.
Ani univerzální stmívač není bez omezení. Automatické rozpoznání zátěže nebo nastavení spodní hranice může usnadnit přizpůsobení kompatibilní sestavy. Nestmívatelná LED žárovka tím ale nezíská schopnost stmívání. Pokud výrobce zveřejňuje ověřené kombinace, porovnejte je s návodem obou zařízení.

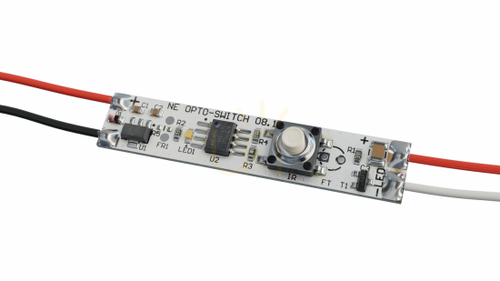

U běžných pásků s konstantním napětím se jas často řídí pomocí PWM, tedy změnou poměru doby sepnutí a vypnutí. Regulátor pracuje v soustavě s odpovídajícím stejnosměrným napětím, například 12 V nebo 24 V DC. Takový přístroj nelze bez dalšího zaměnit za stmívač pro síťové žárovky.
V dokumentaci porovnejte napětí, maximální proud jednotlivých výstupů a případnou společnou mez pro celé zařízení. Pro názorný jmenovitý příklad odpovídá 48 W při 24 V proudu 2 A. Stejný příkon při 12 V vyžaduje vyšší proud. Samotné číslo ve wattech proto nestačí k posouzení regulátoru pásku.
Jednobarevné pásky, pásky s nastavitelnou bílou a barevné sestavy mají různé požadavky na kanály i ovládání. Základní regulace jasu neumožní automaticky měnit teplotu chromatičnosti. Je také vhodné rozlišit přijímač, který obsluhuje výstup, a ovladač, kterým mu uživatel posílá pokyny.
U delších pásků je nutné řešit napájení a vedení nezávisle na pohodlí obsluhy. Úbytek napětí nezmizí po výměně nástěnného panelu. Soustava má zvládnout zamýšlený provoz s plným jasem, i když se běžně používá jen jako tlumené podsvícení.
DALI slouží k digitálnímu řízení osvětlení. Ovládací prvek může vytvářet povely a kompatibilní předřadník podle nich mění světelný výkon. Panel na stěně tedy nemusí být výkonovým členem, který přímo napájí světla. Při výběru je důležité znát jeho úlohu v celé instalaci.
Sběrnice potřebuje vhodné napájení, které může být samostatné nebo součástí jiného zařízení. Záleží také na možnostech řízení. Společné stmívání všech světel, samostatné skupiny a vyvolávání scén jsou různé funkce. Není správné předpokládat, že je poskytne každý přístroj s označením DALI.
Některé moduly přijímají příkazy DALI a na výstupu ovládají vhodnou zátěž například fázově. V takovém případě se kontroluje komunikace i kompatibilita výstupu s připojenými světly. Digitální ovládání neodstraňuje požadavky na elektrické parametry zátěže.
Pro první orientaci sečtěte skutečný elektrický příkon zdrojů na řízeném výstupu. Údaj o tom, jak silnou klasickou žárovku světlo nahrazuje, není spotřebou. Osm žárovek po 6 W dává například jmenovitý součet 48 W. Vedle něj však může být omezen počet zdrojů nebo jejich rozběhové proudy.
Spodní hranice zatížení je stejně důležitá jako horní. Malá skupina LED může být pod rozsahem, pro který byl stmívač navržen. Projevit se to může blikáním, nejistým rozsvícením nebo slabou reakcí na část nastavení. Vyšší maximální výkon regulátoru sám o sobě takový nesoulad neřeší.
Dovolené zatížení ovlivňují i podmínky zabudování. Těsné seskupení přístrojů nebo horší odvod tepla může vyžadovat snížení podle pokynů výrobce. Nepoužívejte jednu univerzální procentní rezervu místo těchto údajů. Rozhodující je přípustný provoz konkrétního zařízení na daném místě.
Pokud má být jedno světlo řízené ode dveří i od postele, musí to podporovat vybraná sestava. Dva libovolné stmívače nelze považovat za obecnou náhradu schodišťových vypínačů. Podle zařízení se používají pomocná tlačítka, určené další ovládací prvky nebo systémová komunikace.
U přístrojů do krabice ověřte hloubku i prostor pro vodiče a spoje. Důležitá je také kompatibilita s rámečkem a krytem. Některá řešení vyžadují v místě instalace neutrální vodič, jiná mají jiné zapojovací podmínky. Ze vzhledu původního vypínače to nelze spolehlivě určit; stávající obvod má posoudit odborník.
Malé rozměry neznamenají, že může být regulátor libovolně zakryt tepelnou izolací. Musí mít podmínky pro odvod tepla předepsané výrobcem. Ve vlhku se navíc posuzuje ochrana celé soustavy, včetně krytu, vstupů kabelů a umístění napájecích částí. Samotný řídicí signál o vhodnosti prostředí nic nerozhoduje.
| Projev | Možné body kontroly |
|---|---|
| Blikání při malém jasu | Kompatibilita zdrojů, minimální zátěž a povolená spodní úroveň. |
| Rozsvícení až po zvýšení nastavení | Zapínací podmínky a reakce dané kombinace světel a regulátoru. |
| Neobvyklé zahřívání | Zatížení a podmínky odvodu tepla při skutečné montáži. |
| Potřeba samostatných světelných skupin | Počet a funkce výstupů, zón nebo vhodného systémového řízení. |
| Ztráta ovládání aplikací po vypnutí | Zda chytrá elektronika nevyžaduje trvalé napájení. |
Připravte si přesné označení zdrojů, jejich počet a údaje o současném napájení. Dvě podobně vypadající žárovky nemusí mít stejnou elektroniku. Pokud se na jednom výstupu mají kombinovat různé typy, je třeba ověřit jejich společné chování v celém zamýšleném rozsahu. Shodná nejvyšší úroveň ještě neříká, že budou všechny stejně reagovat při ztlumení.
Při posouzení komfortu sledujte i rozsvícení z nízké nastavené úrovně a odezvu na změnu směru regulace. Prakticky použitelný rozsah je důležitější než samotná nejnižší hodnota uvedená u jednoho přístroje. Údaje o kompatibilitě a správné nastavení odborníkem pomáhají předejít situaci, kdy je část pohybu knoflíku bez zjevného účinku. Předem se také ujistěte, že požadované paměťové funkce odpovídají tomu, jak chcete světlo běžně zapínat.
Ne. Zdroj musí být určený pro stmívání a jeho elektronika musí podporovat použitý způsob řízení. Patice ani malé watty to nepotvrzují. Ověřte údaje žárovky a regulátoru společně.
Jen pokud odpovídá novým zdrojům a jejich zatížení. Starší přístroj může mít nevhodnou metodu nebo příliš vysokou minimální zátěž. Vysoká hodnota pro klasické žárovky není potvrzením vhodnosti pro LED.
Příčinou může být nekompatibilní sestava, zátěž mimo pracovní rozsah nebo příliš nízká nastavená hranice. Svou roli mohou mít i jiné části instalace. Posouzení by mělo zahrnovat celý obvod.
Ne nutně. Může jen posílat povely předřadníkům, které světla regulují. Některé výrobky spojují více funkcí, proto se úloha zařízení a napájení sběrnice ověřují v jeho dokumentaci.
Ano, pokud jsou kompatibilní a splní omezení zátěže, počtu zdrojů a rozběhu. Na jednom společném výstupu zpravidla reagují společně. Samostatné skupiny vyžadují vhodně řešené kanály nebo řízení.
Samotná regulace jasu neznamená změnu teploty chromatičnosti. Oteplování při stmívání musí podporovat světelný zdroj a samostatně nastavitelná bílá vyžaduje odpovídající svítidlo i řízení.
Ano, pokud je pro to sestava navržena. Může využívat další tlačítka nebo systémové ovladače. Nelze ale předpokládat, že dva nezávislé regulátory zapadnou do každého původního zapojení.
Nestačí. Důležité jsou také napětí, způsob řízení, druh zátěže, minimální rozsah a montážní podmínky. U pásků je třeba porovnat proud i kanály. Výběr má vycházet z celé soustavy.
Vyberte nejprve stmívače odpovídající světelným zdrojům a potom způsob obsluhy, který vám vyhovuje. Další související prvky najdete mezi elektrickým příslušenstvím.
