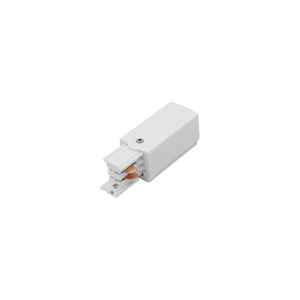

Nowodvorski 8712 je bílá pravá napájecí koncovka PE-R pro tříokruhový kolejnicový systém CTLS. Obdélníkové plastové pouzdro kryje připojovací část a výrobce uvádí měď jako doplňkový materiál. Tento díl přivádí proud do kolejnice: nejde o svítidlo ani o obyčejnou záslepku, která pouze uzavírá její konec.
Výběr pravé varianty podle zapojení
Označení RIGHT (PE-R) je důležité při sestavování celé instalace. Návod CTLS odlišuje pravé a levé napájecí koncovky od samostatných koncových záslepek bez napájení. Polaritu systému znázorňuje červenou čarou a upozorňuje na polohu zemnicího kontaktu. Před objednáním proto porovnejte orientaci konce kolejnice s nákresem; samotná shodná barva nestačí k výběru správného dílu.
Balení obsahuje napájecí koncovku. Kolejnice a svítidla jsou dalšími součástmi systému, nikoli obsahem kompletní osvětlovací sady tohoto výrobku. Kompatibilitu je třeba posuzovat podle systému CTLS, ne podle podobného vzhledu jiné kolejnice.
Rozměry a návaznost na bílou kolejnici
Celková délka je 10 cm, šířka i výška dosahují 3,2 cm. Výrobce dále uvádí délku části v kolejnici 3,6 cm, kterou lze zohlednit při plánování zakončení sestavy. Bílé pouzdro umožňuje barevné sladění s bílými komponenty CTLS. Jeho jednoduchý tvar bez ozdob působí jako technická součást vedení, nikoli jako samostatné dekorativní svítidlo.
Napájení a odborná montáž
Koncovka je určena do interiéru a výrobce ji doporučuje také pro sektor HoReCa. Údaje 16 A a 3,7 kVA při střídavém napětí 220–230 V a frekvenci 50/60 Hz popisují elektrické připojení, ne světelný tok nebo spotřebu jednotlivého svítidla. Třída ochrany I vyžaduje ochranný vodič. Montáž a zapojení musí provést kvalifikovaný elektrikář podle návodu CTLS a po odpojení napětí.
