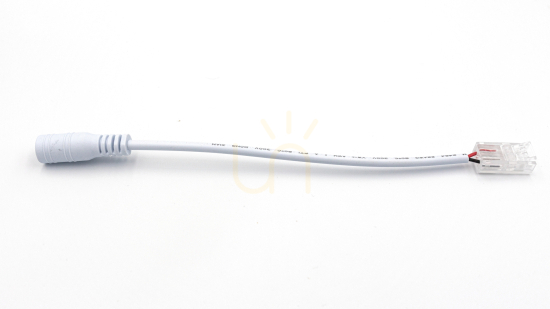

Konektor LED PRO D 24-0000-63 od LED Labs propojuje LED pásek COB široký 8 mm se zásuvkou DC 2,1/5,5. Průhledná svorka je s bílou napájecí zásuvkou spojena bílým kabelem. Jde o příslušenství pro elektrické připojení, nikoli o LED pásek nebo napájecí zdroj.
Výběr podle pásku a napájení
Tato varianta má dva kontakty a je určena pro pásky COB o šířce 8 mm. Při výběru je nutné sladit šířku pásku i uspořádání jeho kontaktů; podobný vzhled konektorů neznamená zaměnitelnost jednotlivých verzí. Označení zásuvky DC 2,1/5,5 zároveň určuje rozměr potřebné napájecí zástrčky.
Výrobce uvádí napětí 5, 12 a 24 V DC a maximální proud 2 A. Konektor napětí nemění, takže pásek a napájení musí odpovídat stejnému provoznímu napětí. Proudový limit platí pro spoj: před montáží jej porovnejte s odběrem připojovaného úseku pásku. Kabel dlouhý 15 cm obsahuje dva vodiče, každý s průřezem 0,3 mm². Jeho délku zohledněte při plánování vzdálenosti mezi koncem pásku a napájecí zástrčkou.
Svorkové připojení bez pájení
Zavírací svorka využívá kontakty, které pronikají deskou plošných spojů PCB. Připojení na straně pásku proto nevyžaduje pájení. Výrobce uvádí jako materiály konektoru polykarbonát a měď. Svorková část má rozměry 22 × 12 × 7 mm; podle nich lze ověřit potřebný prostor u konce pásku.
Konektor lze použít s pásky IP20 i IP65, samotné uzavření svorky však nezachová ochranu IP65. U takového pásku je nutné spoj utěsnit. Rozhodující jsou proto parametry pásku i dokončeného připojení, nikoli pouze označení krytí na pásku.
