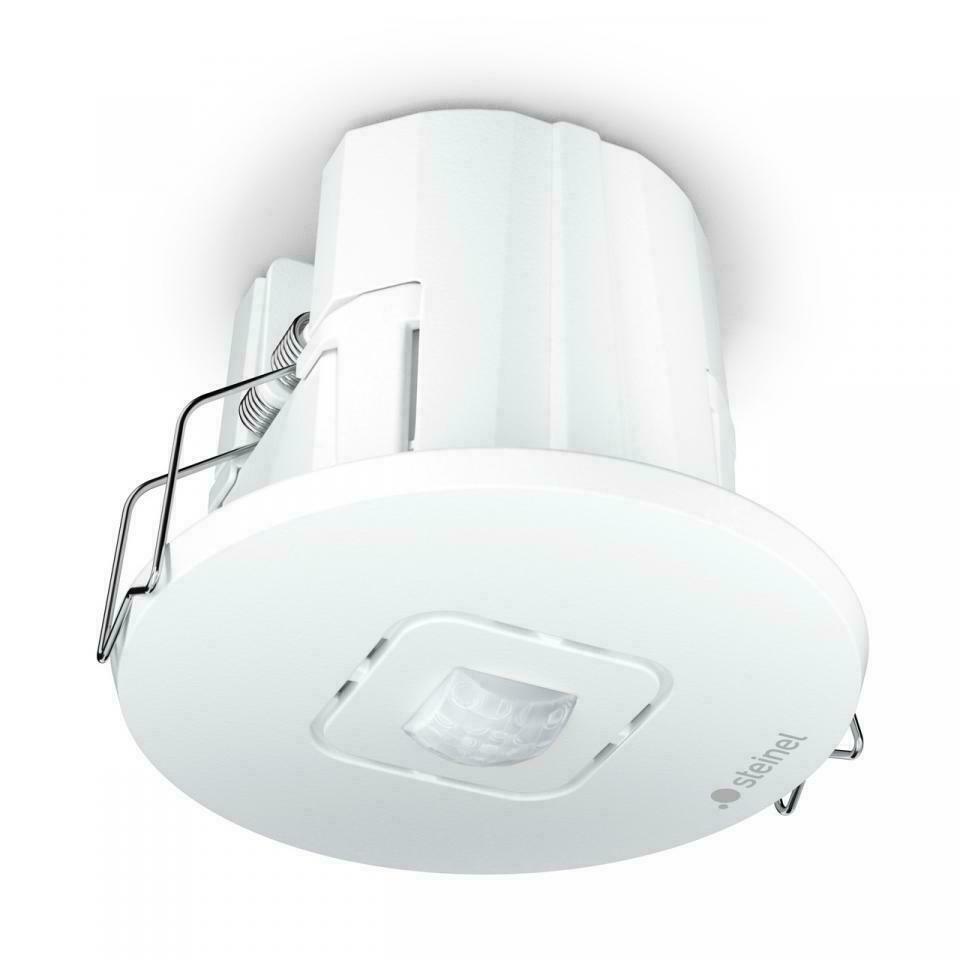

Detektor přítomnosti Steinel IR MICRO DALI-2 APC

Steinel IR Micro DALI-2 APC je stropní infračervený detektor přítomnosti navržený pro jedno pracovní místo. Modul viditelný zpod stropu má pouhých ⌀ 80 × 20,5 mm a samotná čočka 15 × 15 mm — v hotovém podhledu zůstane malý bílý kotouček. O detekci se stará patentovaný vícesegmentový pyro senzor.

Přítomnost, ne pohyb

Rozdíl je praktický: pohybové čidlo zhasne, jakmile přestanete chodit, detektor přítomnosti světlo udrží, i když sedíte a píšete. Pole detekce má 4 × 4 m při radiálním pohybu (směrem k čidlu) a 6 × 6 m při tangenciálním (napříč), což dává asi 36 m² pokrytí v plném úhlu 360°. Doporučená montážní výška je 2,8 m.

Řízení světla, nejen spínání

Čidlo měří hladinu světla v místnosti v rozsahu 2–1000 lx a umí udržovat konstantní jas, kdy svítidla doplňují jen tolik, kolik chybí z denního světla. Na výběr je automatický a poloautomatický režim (ruční zapnutí, samočinné vypnutí — v kanceláři obvykle úspornější), plus učicí a testovací režim pro uvedení instalace do provozu.

DALI-2, D4i a konfigurace přes Bluetooth

Jde o verzi DALI-2 APC: čidlo je certifikováno DALI Alliance pro Part 101 a Part 103 a navíc jako vstupní zařízení D4i. V praxi to znamená, že je lze adresovat z externího kontroléru a zapojit do stávajícího systému, ne jen řídit svítidla v režimu broadcast. Zatížení sběrnice je 4 mA, tedy ekvivalent dvou účastníků DALI — je dobré to započítat při návrhu linky. Nastavení se zadává bezdrátově, přes Bluetooth Mesh a aplikaci, bez sundávání čidla ze stropu.

Technické údaje

• Katalogové číslo Steinel: 067144
• EAN: 4007841067144
• Typ: stropní detektor přítomnosti, pasivní infračervený (PIR)
• Úhel detekce: 360°
• Dosah: 4 × 4 m radiálně, 6 × 6 m tangenciálně (asi 36 m²)
• Čočka: mikro-přesná, 15 × 15 mm
• Rozměry viditelného modulu: ⌀ 80 × 20,5 mm
• Celkové (montážní) rozměry: ⌀ 85 × 69 mm
• Doporučená montážní výška: 2,8 m
• Napájení: 230 V
• Odběr ze sběrnice DALI: 4 mA (2 účastníci DALI)
• Certifikace DALI-2: Part 101 a Part 103 (DALI Alliance)
• D4i: vstupní zařízení (input device)
• Konfigurace: Bluetooth Mesh, přes aplikaci
• Práh jasu: 2–1000 lx
• Funkce: měření hladiny světla, konstantní regulace osvětlení, automatický a poloautomatický režim, učicí režim, testovací režim
• Krytí: IP20
• Barva: bílá (RAL 9003)
• Záruka výrobce: 5 let
