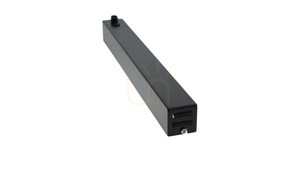

Obdélníková stropní rozeta LUMINES v černé barvě RAL9005 slouží ke stavbě závěsného svítidla z LED profilů této značky. Uvnitř je vyhrazen prostor pro ukrytí napájecího zdroje. Jednoduchý podlouhlý tvar bez ozdob podporuje minimalistické provedení u stropu.
Rozměry krytu a vedení kabelu
Vnější rozměry jsou 380 × 40 × 40 mm, proto je před výběrem porovnejte s místem instalace. Jde o velikost celého krytu, nikoli o přípustné rozměry zdroje. Při výběru napájení pro plánované svítidlo je nutné zohlednit skutečný prostor uvnitř.
Průchodka je určena pro kabel o průměru nejvýše 7 mm. Tento údaj porovnávejte s vnějším průměrem kabelu, nikoli s průřezem jednotlivých vodičů. Kabelová svorka zajišťuje odlehčení tahu a její šroub slouží k upevnění kabelu.
Co obsahuje kompletní sada rozety

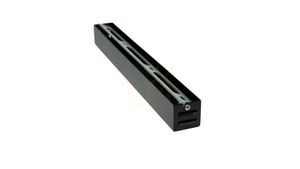

Díly jsou dodávány již smontované: kryt, držák, kabelová svorka se šroubem, šestihranná matice, zemnicí vodič, ozubená podložka a závitová vsuvka M10×1. Označení závitu umožňuje ověřit shodu tohoto spoje při výběru ostatních součástí konstrukce.
Montážní hmoždinky nejsou součástí sady a vybírají se samostatně podle podkladu. Sada zahrnuje rozetu s příslušenstvím; profil, závěsy, LED pásky a napájecí zdroj se volí zvlášť pro sestavované svítidlo.
Výběr závěsů a upevnění
Výrobce v technickém listu uvádí kompatibilitu s nevodivými závěsy LUMINES, včetně variant délky 1500, 3000 a 5000 mm. Typ závěsu je při sestavování svítidla podstatný, proto jej vybírejte podle seznamu kompatibilních sad.

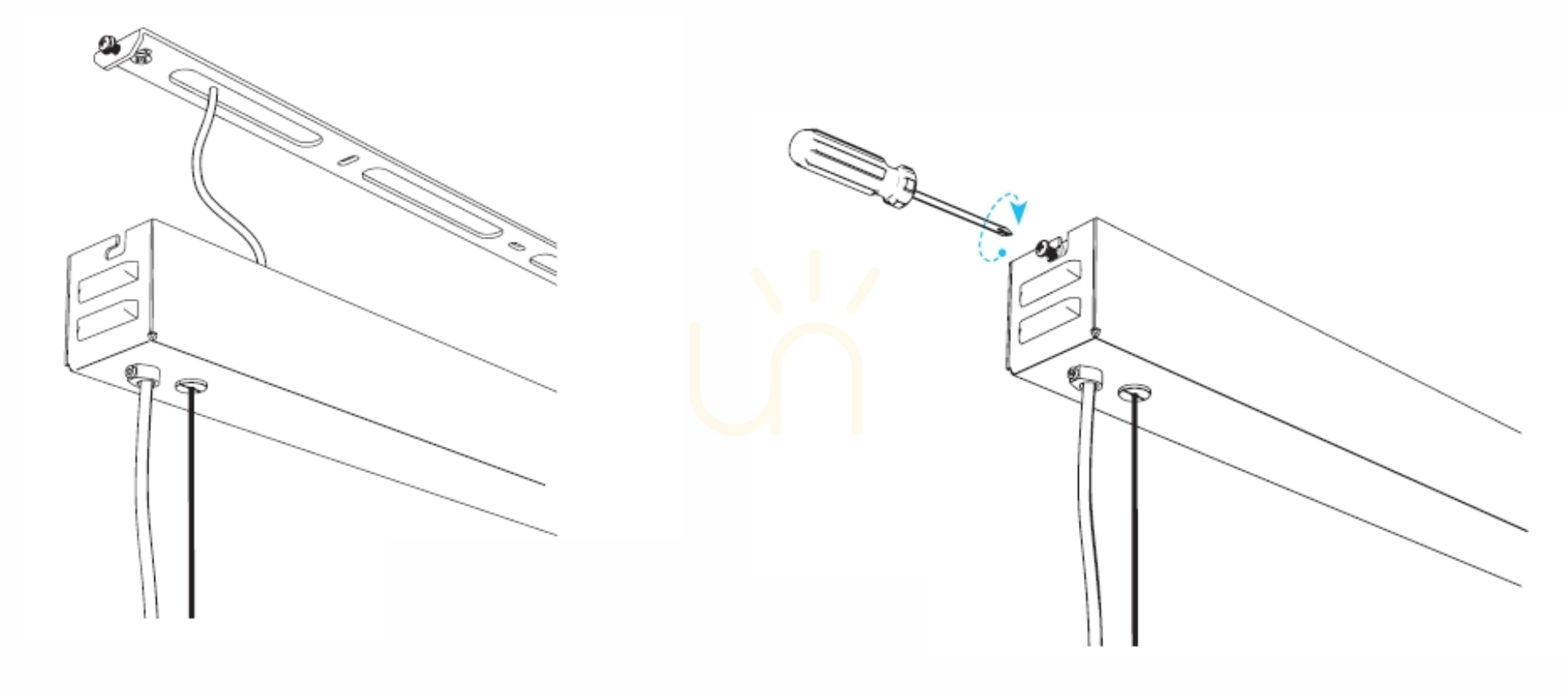

Při montáži se kryt nasadí na držák tak, aby hlavy šroubů směřovaly ven. Poté se posune ke kraji a šrouby se dotáhnou podle montážního schématu výrobce.
