LUMINES STRADA M1 je stříbrný eloxovaný montážní profil pro systém STRADA. Varianta 10-1104-20 má délku 2020 mm, tedy 2,02 m. Slouží k uložení světelného profilu do podkladu; nejde o samostatné svítidlo ani o profil s vloženým LED páskem.
Úloha M1 v systému STRADA
Výkres výrobce znázorňuje profil STRADA vložený do montážního profilu M1 s použitím držáků. Při sestavování instalace je důležité tyto součásti rozlišovat. M1 tvoří montážní část, zatímco LED pásek a difuzor SOLID patří do světelné části. Dokumentace uvádí také koncovky určené pro STRADA M1.
Výrobce zobrazuje sestavu s M1 i konfiguraci využívající M1 společně s M3. Součásti vybírejte podle schématu zvolené sestavy. Označení M1 a M3 nepředstavují dvě zaměnitelná jména stejného profilu.
Délka pro přípravu podkladu
Rozměr 2020 mm určuje prostor potřebný pro tento konkrétní kus. Při plánování nepovažujte zkrácené označení „2 m“ za přesný rozměr: tato varianta je o 20 mm delší. Stříbrné eloxované provedení se vztahuje k montážnímu profilu.

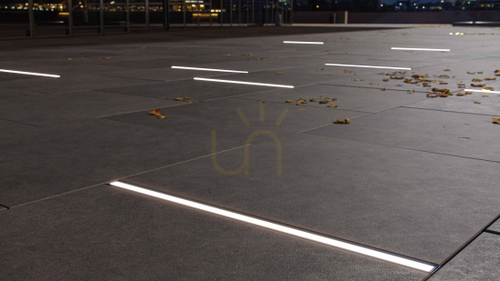

Systém STRADA výrobce určuje mimo jiné pro příjezdové cesty a pěší plochy. Údaje o těsnosti a zatížení kompletního systému nelze přenášet na samotný M1. Montážní profil nenahrazuje potřebné světelné součásti ani utěsnění sestavy.
