LUMINES LED profil typ Subli stříbrně eloxovaný 2 m

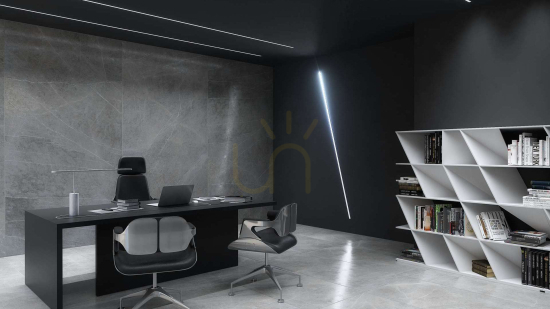

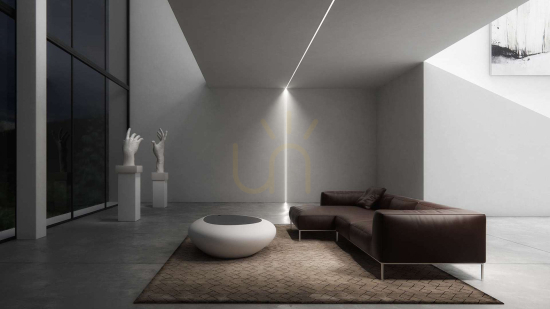

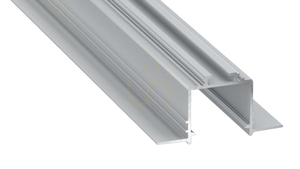

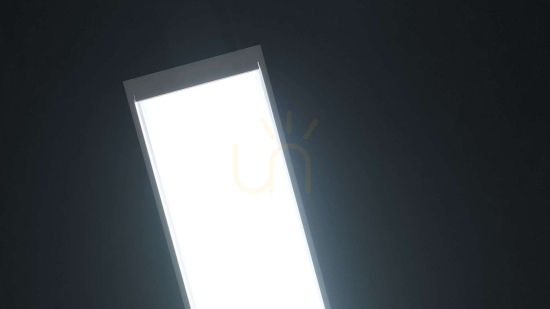

SUBLI je vestavný hliníkový LED profil se stříbrnou eloxovanou úpravou, určený k zabudování do konstrukce ze sádrokartonových desek. Boční příruby se zasádrují spolu s deskou, takže po dokončení stěny nebo stropu je vidět jen světelná linie, bez rámečku. Délka jednoho kusu je 2,02 m.

Rozměry průřezu a místo, které je pro něj třeba připravit

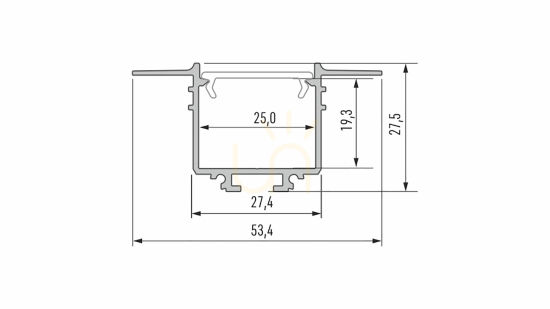

Tělo profilu je 27,4 mm široké a 27,5 mm vysoké, s oběma sádrovacími přírubami má rozpětí 53,4 mm - to je šířka drážky, se kterou musí konstrukce počítat, nikoli šířka viditelné spáry. Vnitřní kanál měří 25,0 x 19,3 mm.

Kanál široký 25 mm pojme dva LED pásky vedle sebe a výrobce profil právě pro takové uspořádání navrhl. Šířku pásku Lumines číselně neuvádí, proto si vlastní pásek před nákupem změřte i s vrstvou lepidla a porovnejte jej s 25 mm.

Kus prodávaný jako 2 m má ve skutečnosti 2020 mm; těch 20 mm je rezerva na zkracování. Profil se vyrábí také v délkách 1000 a 3000 mm, na zakázku do 6 m.

Co je třeba dokoupit

Profil se prodává samostatně - bez pásku, bez krytu, bez koncovek a bez pružin. Do tohoto systému výrobce počítá s krytem DOUBLE (od transparentního po černý), hliníkovými koncovkami s otvorem pro kabel ve stříbrném provedení pod číslem 12-0665-10 a s montážními pružinami 14-5001-00, kterými se profil usazuje do stropu nebo do stěny.

Napájecí zdroj se montuje mimo profil - uvnitř pro něj není místo - instalace pro něj tedy potřebuje samostatné, servisně přístupné místo. Profil není utěsněný a v prodávané podobě má krytí IP20, což jej omezuje na suché interiéry.

Spojování kusů a dovolený výkon pásku

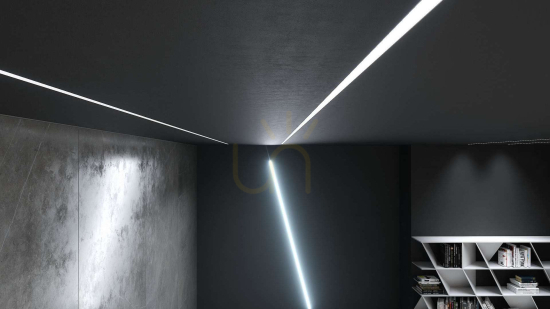

Kusy lze spojovat: systém má rovnou spojku 14-3032-02, úhlové spojky 90°, 120° a 135° a příčnou úhlovou, takže světelná linie přejde ze stropu na stěnu bez přerušení. Profil není pojezdový - do podlahy se nezabudovává.

Hliník odvádí z pásku teplo a výrobce udává mez tohoto odvodu: maximální rozptýlený výkon LED zdrojů je 35,0 W při teplotě profilu 55 °C a 46,2 W při 65 °C. O toto číslo je třeba opřít výběr pásku - čím vyšší je jeho příkon na metr, tím více se profil zahřívá.
