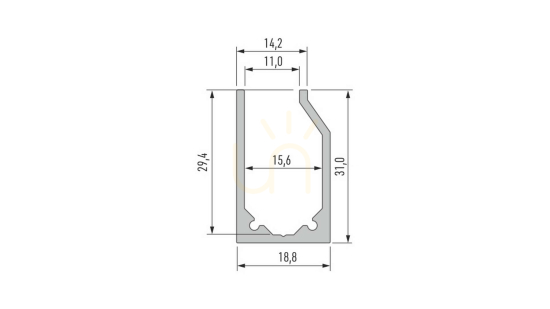

I10 je přisazený profil pro prosklené výplně z hliníku eloxovaného do stříbra, zde v délce 1 m. Průřez měří 18,8 mm na šířku a 31 mm na výšku, v horní části vede drážka široká 11 mm, do které se zasouvá sklo nebo plexi deska. LED pásek leží ve spodním kanálu a prosvětluje hranu vsazené desky.
Kolik vsazená deska unese

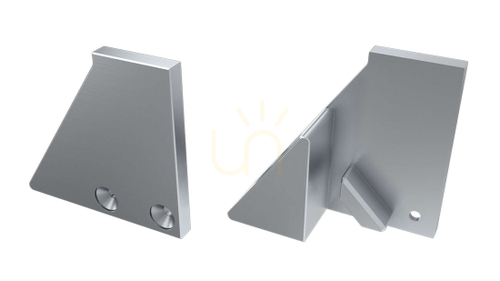

Výrobce popisuje dvě nosné sestavy. Jako police: profil, gumové těsnění a koncovky s podporou. Dovolené zatížení jedné koncovky pak závisí na hloubce police a činí 3,63 kg při 10 cm, 2,64 kg při 15 cm a 1 kg při 20 cm, při doporučené délce police do 2 m. Hodnoty jsou počítány včetně hmotnosti samotné skleněné nebo plexi desky.

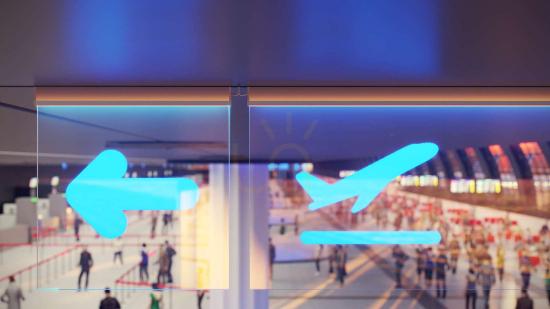

Jako informační tabule: profil, montážní profil FARI, oboustranná montážní páska a koncovky bez podpory. V této sestavě výrobce udává nosnost až 50 kg na běžný metr profilu, při pásce s pevností 100 kg/m². Koncovka s podporou a bez podpory jsou dva různé artikly, pořadí je tedy dané: nejdřív vyberete sestavu, teprve potom objednáte koncovky.
Co je potřeba dokoupit
Profil se prodává samostatně: bez LED pásku, bez koncovek a bez gumového těsnění, každá z těchto částí je vlastní artikl ze stejného systému. Kanál pojme pásek do šířky 10 mm. Koncovky jsou v pravém a levém provedení, uzavření jedné délky tedy vyžaduje dva různé kusy. Napájecí zdroj výrobce počítá mimo profil, uvnitř pro něj místo není.
Nejvyšší výkon světelných zdrojů, který profil rozptýlí, je 21 W při teplotě profilu 55 °C a 26,6 W při 65 °C. Je to horní mez pro volbu pásku, ne příkon samotného profilu.
Montáž a provozní podmínky
Profil se upevňuje na vrut, na oboustrannou pásku nebo na závěsy, přisazeně, hranově nebo jako zavěšený prvek. Délky nelze spojovat do jednoho pásu, delší realizace proto znamená objednávku nestandardního rozměru, který výrobce dělá do 6 m.
Profil není těsněný, zůstává tedy na úrovni IP20 a hodí se výhradně do suchých interiérů. Není ani pojezdový, nesmí se proto zabudovat do podlahy v místě, kde se chodí nebo jezdí.
