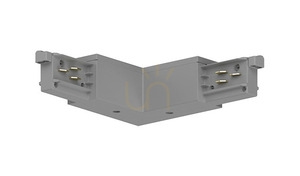

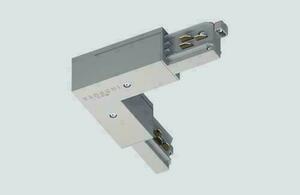

Stucchi 9012/G spojuje úseky lištového systému ONETRACK do rohu ve tvaru L. Jde o šedou elektrickou spojku s vnějším polarizačním klíčem a ochranným kontaktem, nikoli o přepínač nebo svítidlo. Tělo je z polykarbonátu a kontakty ze slitiny mědi.
Roh se správnou orientací
Při návrhu spojení záleží vedle směru lišt také na poloze polarizačního klíče. U provedení 9012/G je na vnější straně rohu; výrobce tuto orientaci v nákresu vyznačuje červenou čarou. Porovnejte ji s vedením lišt v projektu. Samotný tvar L nebo šedá barva nejsou dostatečným podkladem pro výběr. Tato varianta patří do rodiny ONETRACK, nikoli k provedení E-TRACK s dodatečným označením EM.
Spojení v lištovém systému
Výrobce uvádí zacvakávací upevnění. Spojka je součástí lištové instalace: propojuje její úseky, sama však neposkytuje světlo. Šedé geometrické tělo tvoří roh bez dekorativního stínidla.
Jmenovité hodnoty jsou 16 A při 440 V a 1 A při 50 V FELV, s frekvencí 50/60 Hz. Tyto dvojice se posuzují samostatně, ne jako jediný rozsah napětí. Při volbě spojky je třeba zohlednit shodu systému i elektrické požadavky projektu.
