Dlouhý závěsný držák Stucchi EVO S-9500/322-LA-B, černý, pro lištu ST1

S-9500/322-LA-B je černý hliníkový závěsný držák pro kolejnici Stucchi EVO, profil ST1. Výrobce jej popisuje jako konzolu s otvorem pro automatický úchyt ocelového lanka, určenou k zavěšení kolejnice v průběžné řadě. Jde o montážní příslušenství, nikoli o svítidlo: nemá zdroj světla, objímku ani uvedený světelný tok a samo obvod nenapájí.

Zavěšení kolejnice v řadě

Držák nese kolejnici pod stropem, když mají úseky pokračovat jako jedna řada a nekončit na krátkém uchycení. Ve stejné řadě LA označuje Stucchi kód S-9500/312-LA jako krátkou závěsnou konzolu a uvádí u ní hmotnost 10,7 g. Varianta 322 má na kartě 24,2 g a je určena pro průběžné zavěšení. O volbě rozhoduje kód, ne jen černá povrchová úprava a podobný tvar profilu.

Otvor je určen pro automatický úchyt ocelového lanka. Karta tohoto kódu neuvádí lanko, úchyt ani šrouby jako obsah balení. Oficiální render ukazuje držák nasazený na profilu kolejnice a vysvětluje tak montážní vztah, nikoli obsah krabice. Výška zavěšení závisí na zvoleném lanku; tuto délku stránka neuvádí.

Obrys na technickém výkresu

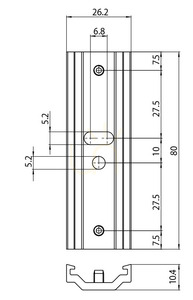

Výkres provedení LA ukazuje délku 80, šířku 26,2 a výšku profilu 10,4. Jednotka na výkresu není uvedena. Při hmotnosti 24,2 g se tato čísla čtou jako milimetry: osmcentimetrový hliníkový díl této hmotnosti odpovídá, osmdesáticentimetrový nikoli. Před montáží porovnejte 80 × 26,2 × 10,4 mm s místem na stropě a s profilem ST1. Držák je úzký a má splynout s linií kolejnice, ne sloužit jako viditelná ozdoba.

Materiál na kartě je hliník. Provedení -B je černé; bílý protějšek má kód S-9500/322-LA-W2. Na černém renderu je vidět podélný otvor, kruhový otvor a dva upevňovací body na horní ploše.

Kam patří

Díl patří do systému EVO a k příslušenství pro upevnění lišty ST1. Nenahrazuje napájení, spojku ani adaptér svítidla. Lze s ním počítat v obývacím pokoji, kuchyni, jídelně, předsíni, ložnici, dětském pokoji, kanceláři nebo pracovně, pokud je v místnosti navržena vnitřní kolejnice EVO. Karta neuvádí stupeň IP ani venkovní provedení, takže černá barva není důvodem k montáži na fasádu nebo do mokré zóny.

Před objednáním srovnejte kód S-9500/322-LA-B, barvu, profil ST1 a funkci průběžného zavěšení.
